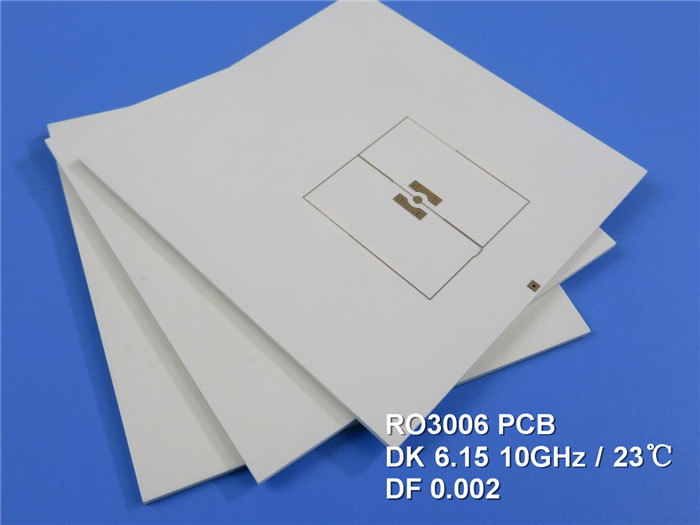

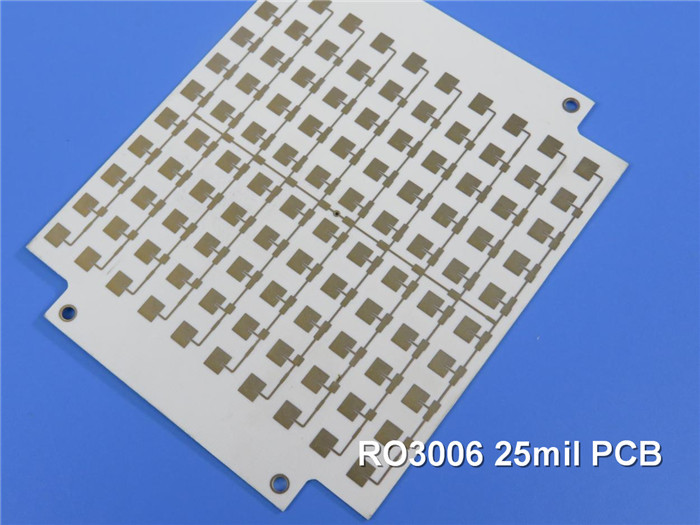

2-στρώμα Rogers PCB μικροκυμάτων Rogers RO3006 3006 PCB υψηλής συχνότητας πινάκων κυκλωμάτων 25mil 0.635mm DK6.15 DF 0,002

2-στρώμα Rogers PCB μικροκυμάτων Rogers RO3006 3006 PCB υψηλής συχνότητας πινάκων κυκλωμάτων 25mil 0.635mm DK6.15 DF 0,002

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Τα υλικά κυκλωμάτων υψηλής συχνότητας Rogers RO3006 είναι κεραμικός-γεμισμένα σύνθετα PTFE προοριζόμενα για τη χρήση στις εμπορικές εφαρμογές μικροκυμάτων και RF. Είχε ως σκοπό να προσφέρει την εξαιρετική ηλεκτρική και μηχανική σταθερότητα σε ανταγωνιστικές τιμές. Οι μηχανικές ιδιότητες είναι συνεπείς. Αυτό επιτρέπει στο σχεδιαστή για να αναπτύξει τα πολυστρωματικά σχέδια πινάκων χωρίς αντιμετώπιση των warpages ή των προβλημάτων αξιοπιστίας. RO3006 τα υλικά εκθέτουν έναν συντελεστή της θερμικής επέκτασης (CTE) στον άξονα Χ και Υ 17 ppm/℃. Αυτός ο συντελεστής επέκτασης αντιστοιχείται αυτόν του χαλκού, που επιτρέπει στο υλικό για να εκθέσει την άριστη διαστατική σταθερότητα, με χαρακτηριστικό χαράζει τη διακένωση, μετά από χαράξτε και ψήστε, λιγότερο από 0,5 mils ανά ίντσα. Ο ζ-άξονας CTE είναι 24 ppm/℃, που παρέχει την εξαιρετική καλυμμένη αξιοπιστία μέσω-τρυπών, ακόμη και στα αυστηρά περιβάλλοντα.

Χαρακτηριστικές εφαρμογές:

1) Αυτοκίνητο ραντάρ

2) Κυψελοειδή συστήματα τηλεπικοινωνιών

3) Datalink στα συστήματα καλωδίων

4) Άμεσοι δορυφόροι ραδιοφωνικής μετάδοσης

5) Σφαιρικές τοποθετώντας δορυφορικές κεραίες

6) Κεραία μπαλωμάτων για τις ασύρματες επικοινωνίες

7) Ενισχυτές και κεραίες δύναμης

8) Backplanes δύναμης

9) Μακρινοί αναγνώστες μετρητών

Προδιαγραφές PCB

Φύλλο στοιχείων Rogers 3006 (RO3006)
