PCB RO4350B υψηλής συχνότητας 30 mil 2 στρώμα με το χρυσό βύθισης

PCB RO4350B υψηλής συχνότητας 30 mil 2 στρώμα με το χρυσό βύθισης

  • PCB RO4350B υψηλής συχνότητας 30 mil 2 στρώμα με το χρυσό βύθισης
  • PCB RO4350B υψηλής συχνότητας 30 mil 2 στρώμα με το χρυσό βύθισης
  • PCB RO4350B υψηλής συχνότητας 30 mil 2 στρώμα με το χρυσό βύθισης
PCB RO4350B υψηλής συχνότητας 30 mil 2 στρώμα με το χρυσό βύθισης
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Enterprise
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-001-V0.1
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD 2.99-6.99 PER PIECE
Συσκευασία λεπτομέρειες: Κενό
Χρόνος παράδοσης: 10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
Όροι πληρωμής: T/T, Western Union
Δυνατότητα προσφοράς: 45000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Αριθμός στρωμάτων: 2 Γυαλί εποξικό: RO4350B 30mil (0.762mm), Tg 288℃
Τελικό φύλλο αλουμινίου: 1 Oz Τελικό ύψος του PCB: 0,8 χιλ. ±10%
Η επιφάνεια τελειώνει: Χρυσό (micoinch 16,2%) 2 βύθισης άνω των του νικελίου 100 μικροϊντσών Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος
Χρώμα του συστατικού μύθου: Άσπρος Δοκιμή: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

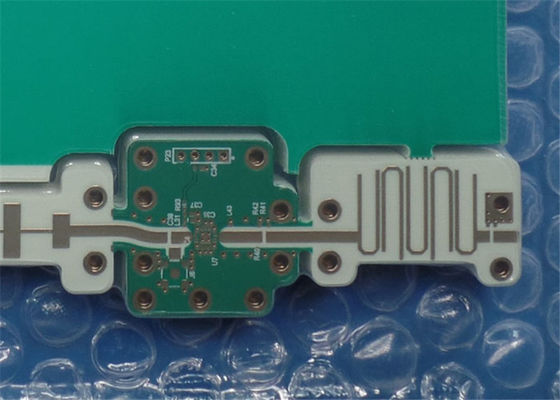

PCB RO4350B υψηλής συχνότητας 30 mil 2 στρώμα με το χρυσό βύθισης
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή
Αυτό είναι ένας τύπος του PCB υψηλής συχνότητας που στηρίζεται σε RO4350B για την εφαρμογή του ισορροπημένου ενισχυτή. Είναι πίνακας 2 PCB στρώματος RF 0,8 χιλ. σε παχύ. Είναι χρυσός βύθισης τελειώνει με τη μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 10 πίνακες συσκευάζονται για την αποστολή.

Χαρακτηριστικά γνωρίσματα και οφέλη
Η διηλεκτρική σταθερά (DK) είναι χαμηλή και σταθερή, έτσι η μετάδοση σημάτων είναι καλή χωρίς καθυστέρηση.
Το χαρακτηριστικό της χαμηλής διηλεκτρικής απώλειας υφίσταται την απώλεια σημάτων σε χαμηλότερο επίπεδο, το οποίο καθιστά τη μετάδοση σημάτων ολόκληρου του εξοπλισμού άριστη.
Η απελασματοποίηση του φύλλου αλουμινίου χαλκού δεν θα προκληθεί από την αλλαγή του κρύου και της θερμότητας λόγω της συνέπειας με το συντελεστή θερμικής επέκτασης του φύλλου αλουμινίου χαλκού.
Ο χρυσός βύθισης έχει το άριστο planarity επιφάνειας, ιδιαίτερα χρήσιμο για PCBs με τις συσκευασίες BGA ή ακόμα και τοποθετημένα τα CSP συστατικά να μειώσει το ποσοστό αποτυχίας κατά τη διάρκεια της συνέλευσης και της συγκόλλησης.
UL, επικυρωμένο ο ISO εργοστάσιο κατασκευής PCB.
Κάνετε την παράδοση που κρατά εγκαίρως το ποσοστό -χρόνος-παράδοσης 98%.
Επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%
Τα πεπειραμένα πρόσωπα πωλήσεων παρέχουν τις ειδικευμένες εξυπηρετήσεις πελατών.
Γρήγορος και εύκαμπτος για να κερδίσει χρόνο της παραγωγής από το πρωτότυπο στην τυποποιημένη παραγωγή

Εφαρμογή
Ενισχυτής, πολύζευξη, κεραία, υγιής επαγωγή διακοπτών ελέγχου, συνδυαστής

Φύλλο παραμέτρου και στοιχείων
ΜΈΓΕΘΟΣ PCB 193 Χ 192mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ
Αριθμός στρωμάτων Πλαισιωμένο διπλάσιο PCB, PCB 2 στρωμάτων
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 17.8um ΤΟΠ στρώμα +plate (0.5oz)
RO4350B 30mil (0.762mm)
χαλκός - 17.8um (1oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 11.97mil
Ελάχιστες/μέγιστες τρύπες: 0.3/2.8mm
Αριθμός διαφορετικών τρυπών: 2
Αριθμός τρυπών τρυπανιών: 195
Αριθμός αλεσμένων αυλακώσεων: 5
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης Αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: RO4350B 30mil (0.762mm), Tg 288℃
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 0.8mm ±0.1
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσό (micoinch 16,2%) 2 βύθισης άνω των του νικελίου 100 μικροϊντσών
Η μάσκα ύλης συγκολλήσεως ισχύει: Κορυφή και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος, ΓΙΑΓΙΆ YA, lp-4g/g-05
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Καθοδηγώντας, καθοδηγητικά σημάδια
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου Λευκό, s-380W, Taiyo παρεχόμενο.
Όνομα ή λογότυπο κατασκευαστών: Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH), μέσω σκεπασμένου με τέντα
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059» (0.15mm)
Επένδυση πινάκων: 0,0030» (0.076mm)
Ανοχή τρυπανιών: 0,002» (0.05mm)
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.
