Συνοπτική εισαγωγή
Με την ανάπτυξη της ηλεκτρονικής τεχνολογίας επικοινωνιών, η συχνότητα επικοινωνίας γίνεται υψηλότερη και υψηλότερη, και η μετάδοση σημάτων υψηλής συχνότητας, πρέπει να χρησιμοποιήσει τη χαμηλή διηλεκτρική σταθερά (DK), χαμηλή διηλεκτρική απώλεια (Df) αλλά ακριβά ειδικά υλικά. Αυτά τα υλικά έχουν τα υλικά κυανικού άλατος και υψηλής συχνότητας όπως polytetrafluoroethylene/τα κεραμικά βασισμένα υλικά (PTFE/Ceramic), υδρογονάνθρακες/κεραμικά βασισμένα υλικά (άνθρακας Hydra/κεραμικός). Συνήθως αυτά τα υλικά είναι ακριβά.
Η μείωση του κόστους είναι ένας σημαντικός τρόπος για τους πελάτες να βελτιώσουν την ανταγωνιστικότητα των προϊόντων. Επομένως, οι πελάτες υιοθετούν την τοποθετημένη σε στρώματα δομή των μικτών υλικών στο σχέδιο της δομής PCB, δηλ., τα απαραίτητα υψηλής συχνότητας υλικά χρήσεων στρώματος σημάτων για να ικανοποιήσουν τις ανάγκες της μετάδοσης σημάτων. Άλλα στρώματα γραμμών αποτελούνται από το συμβατικό φίμπεργκλας εποξικά FR-4, το οποίο καλούμε υβριδικό πίνακα.
Διαθέσιμο υλικό υψηλής συχνότητας (πυρήνας)
RO4350B RO4003C
4mil (0.1mm) 8mil (0.203mm)
6.6mil (0.168mm) 12mil (0.3mm)
10mil (0.254mm) 20mil (0.508mm)
13.3mil (0.338mm) 32mil (0.813mm)
20mil (0.508mm) 60mil (1.524mm)
30mil (0.762mm)
60mil (1.524mm)

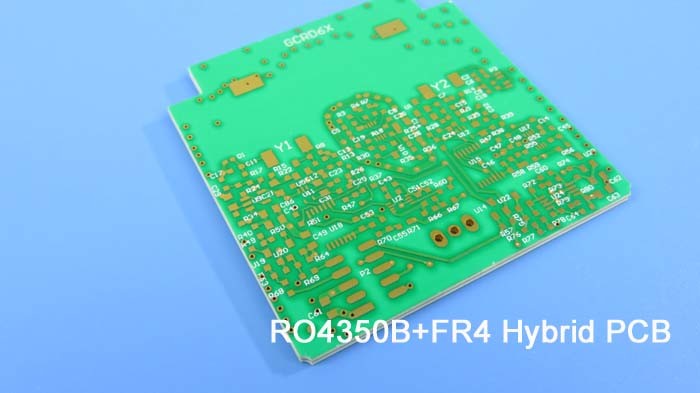

Περίπτωση PCB: Υβριδικό PCB | Μικτό υλικό PCB που στηρίζεται 20 mil RO4350B συν FR-4 με τυφλό μέσω
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του μικτού υλικού πολυστρωματικού PCB που στηρίζεται 20 mil RO4350B συν το υπόστρωμα FR-4 για την εφαρμογή της δορυφορικής κεραίας. Είναι 1,69 χιλ. παχύ, το λευκό πέρα από την πράσινη μάσκα ύλης συγκολλήσεως και στις δύο πλευρές και ο χρυσός βύθισης είναι καλυμμένος στα μαξιλάρια και τις διαδρομές. Το υλικό βάσεων χρησιμοποιείται από Rogers και ITEQ, ολόκληρος πίνακας παρέχοντας 1 PCB επάνω. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 πίνακες συσκευάζονται για την αποστολή.
Χαρακτηριστικά γνωρίσματα και οφέλη
RO4350B εκθέτει μια σταθερή διηλεκτρική σταθερά πέρα από ένα ευρύ φάσμα συχνότητας
Άριστη απόδοση υψηλής συχνότητας λόγω της χαμηλών διηλεκτρικών ανοχής και της απώλειας
Βελτίωση απόδοσης Si άνω του σωρός-UPS με όλο τον πίνακα FR4
Μείωση του κόστους άνω του σωρός-UPS με όλο το χαμηλό υλικό απώλειας
Χρόνος μακροχρόνιας αποθήκευσης που μπορεί να αποθηκευτεί για περισσότερο από 1 έτος στην κενή τσάντα
ISO9001, ISO14001, επικυρωμένο UL εργοστάσιο κατασκευής
PCB που κατασκευάζει στις απαραίτητες προδιαγραφές
Καμία MOQ, χαμηλότερο κόστος για τα πρωτότυπα και μικρή ποσότητα τρεξιμάτων
8000 τύποι των PCB το μήνα
Εφαρμογή
LNA, μετατροπέας αποκτήσεων στοιχείων ραντάρ, απλωμένο φάσμα, κεραία 3G
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB |
99 Χ 85mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ |
Πολυστρωματικό PCB |
| Αριθμός στρωμάτων |
6 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά |
ΝΑΙ |
| Μέσω των τμημάτων τρυπών |
ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ |
χαλκός -18um (0,5 oz) ΤΟΠ στρώμα +plate |
| RO4350B 0.508mm |
| χαλκός - 18um (0,5 oz) |
| |
Prepreg 2313 X 2, 0.2mm |
| |
Χαλκός - 35um (1 oz) |
| |
FR-4 0.305mm |
| |
Χαλκός - 35um (1 oz) |
| |
Prepreg 2313 X 2, 0.2mm |
| |
Χαλκός - 35um (1 oz) |
| |
FR-4 0.305mm |
| |
χαλκός -18um (0,5 oz) στρώμα +plate BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστα ίχνος και διάστημα: |
15mil/15 mil |
| Ελάχιστες/μέγιστες τρύπες: |
0,4 χιλ./2,5 χιλ. |
| Αριθμός διαφορετικών τρυπών: |
4 |
| Αριθμός τρυπών τρυπανιών: |
89 |
| Αριθμός αλεσμένων αυλακώσεων: |
0 |
| Αριθμός εσωτερικών διακοπών: |
0 |
| Έλεγχος σύνθετης αντίστασης: |
αριθ. |
| Αριθμός χρυσού δάχτυλου: |
0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ |
|
| Γυαλί εποξικό: |
RO4350B Tg280℃, ER<3>
|
| Τελικό φύλλο αλουμινίου εξωτερικό: |
1 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: |
1 oz |
| Τελικό ύψος του PCB: |
1,69 χιλ. ±10% |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ |
|
| Η επιφάνεια τελειώνει |
Χρυσό 0,053 μικρό βύθισης πέρα από το νικέλιο 4,42 μικρό |
| Η μάσκα ύλης συγκολλήσεως ισχύει: |
Και οι δύο πλευρές |
| Χρώμα μασκών ύλης συγκολλήσεως: |
Πράσινος, lp-4g/g-05, Nanya |
| Τύπος μασκών ύλης συγκολλήσεως: |
LPI |
| CONTOUR/CUTTING |
Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ |
|
| Πλευρά του συστατικού μύθου |
Τοπ πλευρά |
| Χρώμα του συστατικού μύθου |
Λευκό, s-380W, Taiyo |
| Όνομα ή λογότυπο κατασκευαστών: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| ΜΕΣΩ |
Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.4mm. Τυφλός μέσω L1-L2, L5-L6, L3-L6 |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ |
Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ |
|
| Διάσταση περιλήψεων: |
0,0059» |
| Επένδυση πινάκων: |
0,0029» |
| Ανοχή τρυπανιών: |
0,002» |
| ΔΟΚΙΜΗ |
100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκοσμίως, συνολικά. |
