Ακριβώς όπως το όνομά του υπονοεί, η υψηλή συχνότητα είναι ότι η συχνότητα είναι σχετικά υψηλή, αναφέρεται γενικά στη συχνότητα >=300 MHZ (δηλ. το μήκος κύματος =1 <>Ghz καλείται μικρόκυμα.
Αγορά: RFID, ασύρματες επικοινωνίες, σταθμός βάσης και κεραία, ενισχυτής, στρατιωτικά προϊόντα, καταναλωτικά ηλεκτρονικά.
Η υψηλή συχνότητα τύπωσε τον πίνακα κυκλωμάτων ή το PCB μικροκυμάτων αναφέρεται στον τυπωμένο πίνακα κυκλωμάτων που γίνεται στο ντυμένο πιάτο χαλκού υποστρωμάτων υψηλής συχνότητας (μικρόκυμα). Οι κοινοί τύποι είναι: Double-sided πίνακας, πολυστρωματικός πίνακας και μικτή δομή.
Η μικτή δομή περιλαμβάνει το ειδικό υπόστρωμα υψηλής επίδοσης, φύλλο PP + συνηθισμένος πίνακας απόδοσης και μικτός φύλλο πιέζοντας πίνακας PP υπόστρωμα υψηλής συχνότητας + συνηθισμένο υπόστρωμα FR4 υπόστρωμα υψηλής συχνότητας + βάση κ.λπ. μετάλλων.
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

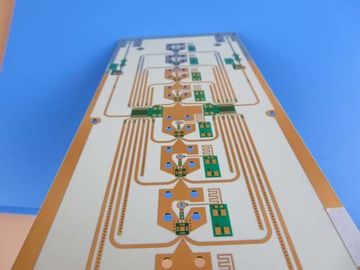

Αυτό είναι ένας τύπος του διπλού πλαισιωμένου PCB που στηρίζεται στο υπόστρωμα 10mil RO4350B με Tg 280°C για την εφαρμογή του κινητού ενισχυτή σημάτων. Είναι 0.3mm που τελειώνουν πυκνά με το λευκό πέρα από την πράσινη μάσκα ύλης συγκολλήσεως και ο χρυσός βύθισης είναι καλυμμένος στα μαξιλάρια. Το υλικό βάσεων χρησιμοποιείται από την εταιρία Rogers, ολόκληρος πίνακας που παρέχει 1 επάνω ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 100 επιτροπές συσκευάζονται για την αποστολή.
Η διηλεκτρική σταθερά (DK) είναι χαμηλή και σταθερή, έτσι η μετάδοση σημάτων είναι καλή χωρίς καθυστέρηση
Το χαρακτηριστικό της χαμηλής διηλεκτρικής απώλειας υφίσταται την απώλεια σημάτων σε χαμηλότερο επίπεδο, το οποίο καθιστά τη μετάδοση σημάτων ολόκληρου του εξοπλισμού άριστη
Η διαδικασία SMT είναι ανθεκτική στη συγκόλληση επανακυκλοφορίας, ανθεκτική στην επανάληψη
Ποσοστό καταγγελίας πελατών: <1>
Εφαρμογή
Συσκευή αποστολής σημάτων RF, κεραία πολυζεύξεων, προσδιορισμός RF, ενισχυτής κορμών
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB |
120 Χ 75mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ |
Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων |
2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά |
ΝΑΙ |
| Μέσω των τμημάτων τρυπών |
ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ |
χαλκός - 18um (0,5 oz) ΤΟΠ στρώμα +plate |
| RO4350B 0.254mm |
| χαλκός - 18um (0.5oz) + στρώμα πιάτων BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστα ίχνος και διάστημα: |
9 mil/4 mil |
| Ελάχιστες/μέγιστες τρύπες: |
0,25 χιλ./1.0mm |
| Αριθμός διαφορετικών τρυπών: |
3 |
| Αριθμός τρυπών τρυπανιών: |
92 |
| Αριθμός αλεσμένων αυλακώσεων: |
0 |
| Αριθμός εσωτερικών διακοπών: |
0 |
| Έλεγχος σύνθετης αντίστασης: |
αριθ. |
| Αριθμός χρυσού δάχτυλου: |
0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ |
|
| Γυαλί εποξικό: |
RO4350B Tg280℃, ER<3>
|
| Τελικό φύλλο αλουμινίου εξωτερικό: |
1,0 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τελικό ύψος του PCB: |
0,3 χιλ. ±0.1 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ |
|
| Η επιφάνεια τελειώνει |
Χρυσός βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: |
ΝΑ ΟΛΟΚΛΗΡΩΣΕΙ και ελάχιστο BOT 12micron |
| Να συγκολλήσει το χρώμα μασκών: |
Να πρασινίσει, PSR-2000GT600D, Taiyo παρεχόμενο. |
| Να συγκολλήσει τον τύπο μασκών: |
LPSM |
| CONTOUR/CUTTING |
Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ |
|
| Πλευρά του συστατικού μύθου |
ΚΟΡΥΦΗ και BOT. |
| Χρώμα του συστατικού μύθου |
Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo |
| Όνομα ή λογότυπο κατασκευαστών: |
Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ |
Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.25mm. Μέσω σκεπασμένου με τέντα. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ |
Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ |
|
| Διάσταση περιλήψεων: |
0,0059» |
| Επένδυση πινάκων: |
0,0029» |
| Ανοχή τρυπανιών: |
0,002» |
| ΔΟΚΙΜΗ |
100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκοσμίως, συνολικά. |
