Συνοπτική εισαγωγή
Ακριβώς όπως το όνομά του υπονοεί, η υψηλή συχνότητα είναι ότι η συχνότητα είναι σχετικά υψηλή, αναφέρεται γενικά στη συχνότητα >=300 MHZ (δηλ. το μήκος κύματος =1 <>Ghz καλείται μικρόκυμα.
Χαρακτηριστικές συχνότητες για τις ασύρματες εφαρμογές:
* Τρέχων κινητός: 0.9GHz - 2GHz
* συστήματα 3G: 2.5GHz
* Bluetooth: 2.5GHz
* ΠΣΤ: 12.6GHz
* LMDS: 24GHz και 40GHz
* Αυτοκίνητος: 77GHz
Αγορά: RFID, ασύρματες επικοινωνίες, σταθμός βάσης και κεραία, ενισχυτής, στρατιωτικά προϊόντα, καταναλωτικά ηλεκτρονικά.
Η υψηλή συχνότητα τύπωσε τον πίνακα κυκλωμάτων ή το PCB μικροκυμάτων αναφέρεται στον τυπωμένο πίνακα κυκλωμάτων που γίνεται στο ντυμένο πιάτο χαλκού υποστρωμάτων υψηλής συχνότητας (μικρόκυμα). Οι κοινοί τύποι είναι: Double-sided πίνακας, πολυστρωματικός πίνακας και μικτή δομή.
Η μικτή δομή περιλαμβάνει το ειδικό υπόστρωμα υψηλής επίδοσης, φύλλο PP + συνηθισμένος πίνακας απόδοσης και μικτός φύλλο πιέζοντας πίνακας PP υπόστρωμα υψηλής συχνότητας + συνηθισμένο υπόστρωμα FR4 υπόστρωμα υψηλής συχνότητας + βάση κ.λπ. μετάλλων.

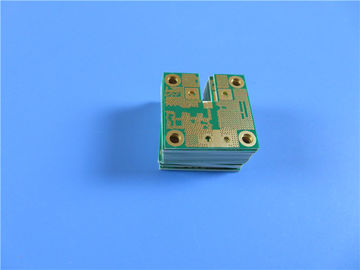

Περίπτωση PCB: PCB υψηλής συχνότητας 30 mil RO4350B με τα διπλά στρώματα
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του διπλού πλαισιωμένου PCB που στηρίζεται στο υπόστρωμα υψηλής συχνότητας με Tg 288°C για την εφαρμογή του ενισχυτή τηλεφωνικών σημάτων. Είναι 0,8 χιλ. παχύ, το λευκό πέρα από την πράσινη μάσκα ύλης συγκολλήσεως. Όλοι μέσω είναι ανοικτοί στον αέρα. Τα μαξιλάρια καλύπτονται από το χρυσό βύθισης. Το υλικό βάσεων χρησιμοποιείται από Rogers RO4350B, ολόκληρος πίνακας που παρέχει 1 PCB επάνω. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.
Χαρακτηριστικά γνωρίσματα και οφέλη
Σταθερή ηλεκτρική συχνότητα verus ιδιοτήτων
Χαμηλός θερμικός συντελεστής της διηλεκτρικής σταθεράς
Χαμηλή επέκταση ζ-άξονα
Χαμηλός -επίπεδος συντελεστής επέκτασης
Άριστη διαστατική σταθερότητα
Περιεκτική διαχείριση εξοπλισμού και συντήρηση και έλεγχος διεργασίας
Ακριβής επιθεώρηση WIP και έλεγχος καθώς επίσης και οδηγία εργασίας
Έγκαιρη υπηρεσία
Περισσότερο από 15 έτη εμπειρίας
Εφαρμογή
Κεραία TV, συνδυαστής κεραιών, ισορροπημένος ενισχυτής, πολύζευξη
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB |
54 Χ 55mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ |
Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων |
2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά |
ΝΑΙ |
| Μέσω των τμημάτων τρυπών |
ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ |
χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate |
| RO4350B 0.762mm |
| χαλκός - 35um (1oz) + στρώμα πιάτων BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστα ίχνος και διάστημα: |
4,8 mil/4,5 mil |
| Ελάχιστες/μέγιστες τρύπες: |
0,3 χιλ./4,6 χιλ. |
| Αριθμός διαφορετικών τρυπών: |
5 |
| Αριθμός τρυπών τρυπανιών: |
87 |
| Αριθμός αλεσμένων αυλακώσεων: |
0 |
| Αριθμός εσωτερικών διακοπών: |
1 |
| Έλεγχος σύνθετης αντίστασης: |
αριθ. |
| Αριθμός χρυσού δάχτυλου: |
0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ |
|
| Γυαλί εποξικό: |
RO4350B Tg280℃, ER<3>
|
| Τελικό φύλλο αλουμινίου εξωτερικό: |
1,5 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τελικό ύψος του PCB: |
0,8 χιλ. ±10% |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ |
|
| Η επιφάνεια τελειώνει |
Χρυσός βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: |
ΝΑ ΟΛΟΚΛΗΡΩΣΕΙ, ελάχιστο 12micron |
| Να συγκολλήσει το χρώμα μασκών: |
Να πρασινίσει, PSR-2000GT600D, Taiyo παρεχόμενο. |
| Να συγκολλήσει τον τύπο μασκών: |
LPSM |
| CONTOUR/CUTTING |
Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ |
|
| Πλευρά του συστατικού μύθου |
ΚΟΡΥΦΗ |
| Χρώμα του συστατικού μύθου |
Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo |
| Όνομα ή λογότυπο κατασκευαστών: |
Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ |
Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm. Μάσκα ύλης συγκολλήσεως που αποκαλύπτεται |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ |
Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ |
|
| Διάσταση περιλήψεων: |
0,0059» |
| Επένδυση πινάκων: |
0,0029» |
| Ανοχή τρυπανιών: |
0,002» |
| ΔΟΚΙΜΗ |
100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκοσμίως, συνολικά. |
Ποιοτική πολιτική
Το Bicheng έχει αναπτύξει τη σειρά διοικητικών διαδικασιών και προσεγγίσεων για να βεβαιώσει ότι PCBs είναι σύμφωνα με τις απαιτήσεις των πελατών, συμπεριλαμβανομένης της επιλογής των προμηθευτών, της επιθεώρησης του (WIP) έργου υπό κατασκευή, της εξερχόμενων επιθεώρησης παράδοσης και της εξυπηρέτησης πελατών κ.λπ.
Αξιολόγηση και λογιστικός έλεγχος των προμηθευτών
Οι προμηθευτές πρέπει να αξιολογηθούν από Bicheng. Επιπλέον, Bicheng θα αξιολογήσει και θα ταξινομήσει τους προμηθευτές για να εγγυηθεί κάθε χρόνο ότι τα υλικά παρεχόμενα καλύπτουν τις απαιτήσεις Bicheng. Επιπλέον, Bicheng αναπτύσσει συνεχώς τους προμηθευτές και τους εποπτεύει για να βελτιώσει τη διαχείρισή τους ποιότητας και περιβάλλοντος βασίζοντας στα συστήματα ISO9001 & ISO14001.
Αξιολόγηση συμβάσεων
Το Bicheng θα αναθεωρήσει και θα ελέγξει τις απαιτήσεις του πελάτη να σιγουρευτεί ότι έχουμε την ικανότητα να ικανοποιήσουμε τις απαιτήσεις των πελατών συμπεριλαμβανομένων των προδιαγραφών, της παράδοσης και άλλων απαιτήσεων πριν από την αποδοχή μιας διαταγής.
Παραγωγή, έρευνα και έλεγχος των στοιχείων κατασκευής.
Όταν τα σχεδιαστικά στοιχεία των πελατών και οι προδιαγραφές παρέχονται στο τμήμα αγοράς μας, Bicheng πρέπει να ελέγξει όλες τις απαιτήσεις. Κατόπιν, μετατρέψτε τα σχεδιαστικά στοιχεία στα στοιχεία κατασκευής από το CAM. Τέλος, μια οδηγία το (MI) κατασκευής παράγεται σύμφωνα με την πραγματικές διαδικασία παραγωγής και τις τεχνολογίες για το κατασκευαστικό τμήμα ως βάση για την πραγματική επεξεργασία. MI πρέπει να αναθεωρηθεί από τους ανεξάρτητους μηχανικούς και τους μηχανικούς QA πριν από το ζήτημα.
Εισερχόμενος υλικός ποιοτικός έλεγχος
Όλα τα υλικά πρέπει να επιθεωρηθούν πρίν αποθηκεύουν. Καθιερώσαμε μια σειρά ακριβών διαδικασίας και οδηγίας επιθεώρησης για να ελέγξουμε τα εισερχόμενα υλικά. Επιπλέον, τα διάφορες ακριβείς όργανα επιθεώρησης και οι συσκευές εγγυώνται την ικανότητα να κριθεί υλικός ο καλός ή όχι. Εκδίδουμε το υλικό με πρώτα -/πρώτα - έξω την πρώτη έξω αρχή, και δίνουμε έξω «το συναγερμό» γιατί το υλικό που θα φθάσει στη ζωή του προϊόντος στο ράφι για να εξασφαλίσει τα υλικά καταναλώνεται πριν από τη λήξη.
Έλεγχος της διαδικασίας παραγωγής
Η σωστή οδηγία το (MI) κατασκευής, η περιεκτική διαχείριση εξοπλισμού και η συντήρηση και ο έλεγχος διεργασίας, η ακριβής επιθεώρηση WIP και η παρακολούθηση καθώς επίσης και η οδηγία εργασίας, όλοι εκείνοι καθιστούν ολόκληρη τη διαδικασία επεξεργασίας ελεγχόμενη συνολικά.
Τελικοί έλεγχος και επιθεώρηση
Όλο το PCBs πρέπει να περαστεί από την ανοικτή και σύντομη δοκιμή καθώς επίσης και η οπτική επιθεώρηση μετά από πέρασε τις διευκρινισμένες φυσικές δοκιμές. Είμαστε κύριοι του διάφορου προηγμένου εξοπλισμού δοκιμής συμπεριλαμβανομένου προσαρμοσμένος, πετώντας μηχανές δοκιμής ελέγχων για να εγγυηθούμε ότι κάθε PCB είναι 100% δοκιμασμένο.
Λογιστικός έλεγχος παράδοσης προϊόντων
Εμείς οργάνωση ένα αφιερωμένο τμήμα FQA για να επιθεωρήσει τα προϊόντα PCB σύμφωνα με τις προδιαγραφές και τις απαιτήσεις του πελάτη από τη δειγματοληψία. Κατάλληλο PCBs πρόκειται να συσκευαστεί.
FQA πρέπει επίσης να πραγματοποιήσει έναν λογιστικό έλεγχο 100% των προϊόντων συσκευασίας και ναυτιλίας αποθηκών εμπορευμάτων, συμπεριλαμβανομένου του αριθμού προϊόντων, αριθμός πελατών, ποσότητα προϊόντων, που στέλνει τη διεύθυνση και ούτω καθεξής πριν από την αποστολή.
Εξυπηρέτηση πελατών
Θέτουμε - επάνω μια επαγγελματική ομάδα εξυπηρέτησης πελατών για να επικοινωνήσει φιλενεργά με τους πελάτες και έγκαιρος εξετάζει τις ανατροφοδοτήσεις των πελατών. Εστιάζουμε ιδιαίτερα στις ανάγκες των πελατών και για να καταλάβουμε τις απαιτήσεις των πελατών, έγκαιρες να ρυθμίσουν την πολιτική των απαιτήσεων προϊόντων εξυπηρέτησης πελατών και PCB.
