Σύντομη εισαγωγή
RO4350B Υψηλής Συχνότητας Κύκλωμα Υλικό είναι υαλοκέρματα / κεραμικά ενισχυμένα υαλοπίνακες (Not PTFE) σχεδιασμένα για ευαίσθητες στην απόδοση, μεγάλου όγκου εμπορικές εφαρμογές. Επί του παρόντος διπλής όψης και πολλαπλών στρώσεων RO4350B PCB είναι διαθέσιμα στην εταιρεία Bicheng. Τα διπλά τοιχώματα RO4350B PCB με πάχος 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) και 60mil (1.524mm) είναι οι bestseller. Παρέχουμε πρωτότυπα διαδρομές, μικρές παρτίδες και υπηρεσίες παραγωγής όγκου.
Πλεονεκτήματα
1) Εξαιρετική απόδοση υψηλής συχνότητας εξαιτίας της χαμηλής αντοχής και απώλειας διηλεκτρικής.
2) Εξαιρετική σταθερότητα διαστάσεων.
3) Χαμηλό θερμικό συντελεστή διηλεκτρικής σταθεράς.
4) Χαμηλή επέκταση του άξονα Ζ.
5) Χαμηλό συντελεστή διαστολής σε επίπεδο.
6) Σταθερές ηλεκτρικές ιδιότητες σε συχνότητα verus.
Εφαρμογές
1) εξασθενητής, αυτόματη πύλη επαγωγή?
2) LNB για δορυφόρους άμεσης εκπομπής.
3) Microstrip κεραία, spread spectrum?
4) κεραίες κεραίας σταθμών και κεραίες κεραίας και ενισχυτές ισχύος ·
5) ετικέτες αναγνώρισης RF
6) Συστήματα επικοινωνιών φάσματος διάδοσης
7) Ενισχυτής κορμού, μονάδα διαχωριστή κλπ.

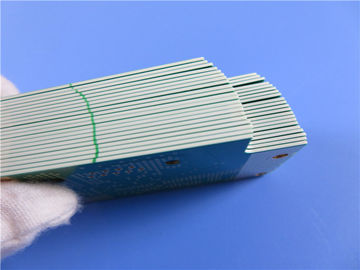

Περίπτωση PCB: Immersion Gold PCB Στις 30 χιλιοστών RO4350B με διπλά στρώματα
(Οι πίνακες τυπωμένων κυκλωμάτων είναι παραγόμενα προϊόντα, η εικόνα και οι παραμέτρους που παρατίθενται είναι μόνο για αναφορά)
Γενική περιγραφή
Αυτός είναι ένας τύπος διπλής όψης πλακέτας που είναι χτισμένος σε υπόστρωμα υψηλής συχνότητας με Tg 288 ° C για την εφαρμογή της μονάδας WiFi 4G. Είναι 0,8 χιλιοστά πάχος, λευκό μεταξοτυπία πάνω από πράσινη μάσκα συγκόλλησης. Όλα τα ζωντανά είναι ανοικτά στον αέρα. Τα μαξιλάρια επιστρώνονται με εμβάπτιση χρυσού. Το υλικό βάσης χρησιμοποιείται από Rogers RO4350B, ολόκληρη η πλακέτα παρέχει 1 PCB επάνω. Κατασκευάζονται σύμφωνα με το IPC 6012 Class 2 χρησιμοποιώντας τα παρεχόμενα δεδομένα Gerber. Κάθε 25 πλαίσια είναι συσκευασμένα για αποστολή.
Χαρακτηριστικά και πλεονεκτήματα
Η διηλεκτρική σταθερά (DK) είναι χαμηλή και σταθερή, οπότε η μετάδοση σήματος είναι καλή χωρίς καθυστέρηση.
Η αποκόλληση του φύλλου χαλκού δεν θα προκληθεί από την αλλαγή του κρύου και της θερμότητας λόγω της συνέπειας με τον συντελεστή θερμικής διαστολής του φύλλου χαλκού.
Εξαιρετική σταθερότητα διαστάσεων.
Καλή υψηλή θερμοκρασία και χαμηλή θερμοκρασία αντίσταση (-192 ℃ -260 ℃)?
UL αναγνωρισμένη και συμβατή με την οδηγία RoHS.
Ηλεκτρική δοκιμή και δοκιμή υψηλής τάσης.
Δοκιμή ελέγχου σύνθετης αντίστασης και δοκιμή ικανότητας συγκόλλησης.
Δοκιμή μικροσκοπικού και θερμικού στρες.
Δοκιμή αξιοπιστίας, δοκιμή αντοχής στη μόνωση και δοκιμή ιονικής μόλυνσης.
Αντιμετώπιση των αναγκών σας PCB από το πρωτότυπο έως τη μαζική παραγωγή.
Εφαρμογή
Ενισχυτής χαμηλού θορύβου, αισθητήρες ακουστικής ανίχνευσης, οπτικοηλεκτρονικοί πομποί, κεραία 4G
Παράμετρος και φύλλο δεδομένων
| PCB SIZE | 67 x 33 mm = 1 PCS |
| ΤΥΠΟΣ ΣΥΜΒΟΥΛΩΝ | Διπλής όψεως πλακέτα |
| Αριθμός επιπέδων | 2 στρώματα |
| Συστατικά επιφάνειας στήριξης | ΝΑΙ |
| Μέσω τμημάτων οπών | ΝΑΙ |
| ΣΤΡΩΜΑ ΣΤΡΩΜΑΤΟΣ | χαλκός ------- 35um (1 oz) + πλάκα TOP στρώμα |
| RO4350B 0,762 mm |
| χαλκός ------- 35μm (1oz) + πλάκα BOT Layer |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστο ίχνος και χώρος: | 5 εκατ. / 4,5 εκατ |
| Ελάχιστες / μέγιστες οπές: | 0,3 mm / 4,6 mm |
| Αριθμός διαφορετικών οπών: | 7 |
| Αριθμός οπών διάτρησης: | 105 |
| Αριθμός φουσκωμένων αυλακώσεων: | 0 |
| Αριθμός εσωτερικών τεμαχίων: | 0 |
| Έλεγχος σύνθετης αντίστασης: | όχι |
| Αριθμός χρυσού δακτύλου: | 0 |
| ΥΛΙΚΟ ΠΙΝΑΚΑ | |
| Εποξειδικό γυαλί: | RO4350B Tg280 ℃, er <3.48, Rogers Corp. |
| Τελικό εξωτερικό φύλλο: | 1,5 oz |
| Τελικό εσωτερικό φύλλο: | N / A |
| Τελικό ύψος του PCB: | 0,8 mm ± 10% |
| ΧΟΡΗΓΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΗ | |
| Επιφανειακή φινίρισμα | Βύθιση χρυσού |
| Μάσκα συγκόλλησης Εφαρμόστε: | TOP, 12micron Ελάχιστο |
| Μάσκα συγκόλλησης Χρώμα: | Πράσινο, PSR-2000GT600D, Taiyo Παρέχεται. |
| Τύπος μάσκας συγκόλλησης: | LPSM |
| ΕΛΕΓΧΟΣ / ΚΟΠΗ | Δρομολόγηση |
| ΒΑΘΜΟΛΟΓΗΣΗ | |
| Πλευρά του υπομνήματος εξαρτήματος | ΜΠΛΟΥΖΑ |
| Χρώμα του υπομνήματος εξαρτήματος | Λευκή, IJR-4000 MW300, μάρκα Taiyo |
| Όνομα κατασκευαστή ή λογότυπο: | Σημειώνεται στο διοικητικό συμβούλιο σε έναν αγωγό και στη ζώνη ελεύθερου χώρου |
| ΜΕΣΩ | Επίστρωση (PTH), ελάχιστο μέγεθος 0,3mm. Μάσκα συγκόλλησης ακάλυπτη |
| ΑΞΙΟΛΟΓΗΣΗ ΕΥΘΥΝΗΣ | UL 94-V0 Έγκριση MIN. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ | |
| Διάσταση σχήματος: | 0.0059 " |
| Επιμετάλλωση: | 0,0029 " |
| Αντοχή σε τρυπάνι: | 0.002 " |
| ΔΟΚΙΜΗ | 100% Ηλεκτρική δοκιμή πριν από την αποστολή |
| ΤΥΠΟΣ ΕΡΓΑΣΙΑΣ ΠΡΟΣΦΕΡΟΜΕΝΑ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ |
| ΤΟΜΕΑΣ ΥΠΗΡΕΣΙΑΣ | Παγκοσμίως, παγκοσμίως. |
