Συνοπτική εισαγωγή
Ακριβώς όπως το όνομά του υπονοεί, η υψηλή συχνότητα είναι ότι η συχνότητα είναι σχετικά υψηλή, αναφέρεται γενικά στη συχνότητα >=300 MHZ (δηλ. το μήκος κύματος =1 <>Ghz καλείται μικρόκυμα.
Χαρακτηριστικές συχνότητες για τις ασύρματες εφαρμογές:
* Τρέχων κινητός: 0.9GHz - 2GHz
* συστήματα 3G: 2.5GHz
* Bluetooth: 2.5GHz
* ΠΣΤ: 12.6GHz
* LMDS: 24GHz και 40GHz
* Αυτοκίνητος: 77GHz
Αγορά: RFID, ασύρματες επικοινωνίες, σταθμός βάσης και κεραία, ενισχυτής, στρατιωτικά προϊόντα, καταναλωτικά ηλεκτρονικά.
Η υψηλή συχνότητα τύπωσε τον πίνακα κυκλωμάτων ή το PCB μικροκυμάτων αναφέρεται στον τυπωμένο πίνακα κυκλωμάτων που γίνεται στο ντυμένο πιάτο χαλκού υποστρωμάτων υψηλής συχνότητας (μικρόκυμα). Οι κοινοί τύποι είναι: Double-sided πίνακας, πολυστρωματικός πίνακας και μικτή δομή.
Η μικτή δομή περιλαμβάνει το ειδικό υπόστρωμα υψηλής επίδοσης, φύλλο PP + συνηθισμένος πίνακας απόδοσης και μικτός φύλλο πιέζοντας πίνακας PP υπόστρωμα υψηλής συχνότητας + συνηθισμένο υπόστρωμα FR4 υπόστρωμα υψηλής συχνότητας + βάση κ.λπ. μετάλλων.

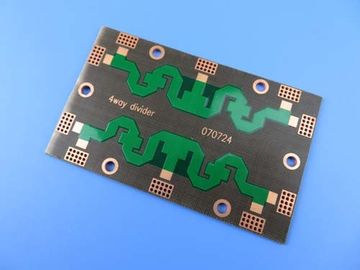

Περίπτωση PCB: Οι πίνακες PCB υψηλής συχνότητας στηρίχτηκαν σε RO4350B 10 mil με το χρυσό βύθισης
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του διπλού πλαισιωμένου PCB υψηλής συχνότητας που στηρίζεται σε RO4350B 10 mil το υπόστρωμα για την εφαρμογή της κεραίας. Είναι πίνακας 2 PCB στρώματος RF 0,3 χιλ. σε παχύ. Είναι χρυσός βύθισης τελειώνει χωρίς μάσκα ύλης συγκολλήσεως. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 50 πίνακες συσκευάζονται για την αποστολή.
Χαρακτηριστικά γνωρίσματα και οφέλη
Το χαμηλό absorbability νερού επηρεάζει τη διηλεκτρική σταθερά και τη διηλεκτρική απώλεια λιγότερο στην υγρασία.
Καμία διάβρωση στα οξέα, το regia αλκαλίων και aqua.
Tg > 280 ℃
ENIG έχει την καλή αντίσταση οξείδωσης και τον καλό διασκεδασμό θερμότητας.
Η βοήθεια εσείς εστιάζει στις ικανότητες πυρήνων σας στην έρευνα και την ανάπτυξη, τις πωλήσεις και το μάρκετινγκ.
UL, επικυρωμένο ο ISO εργοστάσιο κατασκευής PCB.
Πεπειραμένα πρόσωπα πωλήσεων και ειδικευμένες εξυπηρετήσεις πελατών.
Η μικρή διαταγή ποσότητας γίνεται αποδεκτή
Ανταγωνιστική τιμή
Εφαρμογή
Θραύστης, Photocoupler, ραδιοσυχνότητα, κεραία 4G
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB | 10 Χ 12mm=1up |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων | 2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate |
| RO4350B 0.254mm |
| χαλκός - 35um (1oz) + στρώμα πιάτων BOT |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Ελάχιστες/μέγιστες τρύπες: | 0.3mm/0.3mm |
| Αριθμός διαφορετικών τρυπών: | 1 |
| Αριθμός τρυπών τρυπανιών: | 1 |
| Αριθμός αλεσμένων αυλακώσεων: | 0 |
| Αριθμός εσωτερικών διακοπών: | 0 |
| Έλεγχος σύνθετης αντίστασης: | αριθ. |
| Αριθμός χρυσού δάχτυλου: | 0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Γυαλί εποξικό: | RO4350B Tg280℃, ER<3> |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1,5 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τελικό ύψος του PCB: | 0,3 χιλ. ±0.1 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Χρυσός βύθισης, 87% |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Χρώμα μασκών ύλης συγκολλήσεως: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τύπος μασκών ύλης συγκολλήσεως: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Χρώμα του συστατικού μύθου | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Όνομα ή λογότυπο κατασκευαστών: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| ΜΕΣΩ | Αριθ. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» |
| Επένδυση πινάκων: | 0,0029» |
| Ανοχή τρυπανιών: | 0,002» |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Γιατί μας επιλέξτε;
1) Εστίαση στις ικανότητες πυρήνων σας: Ξέρουμε βαθειά ότι είναι πλήρες του άγριου ανταγωνισμού για τους πελάτες μας στην αγορά. Μπορείτε να εστιάσετε σε τέτοιες σημαντικές ικανότητες όπως την έρευνα και την ανάπτυξη, τις πωλήσεις και το μάρκετινγκ βασισμένες στην επαγγελματική απόδοση και τις ειδικευμένες υπηρεσίες μας εκείνη η υπέρβαση η προσδοκία σας.
2) Τεχνολογία εξεχουσών θέσεων: είναι λογικό για έναν μικρού και μεσαίου μεγέθους πελάτη στο hanker μετά από την πιό πρόσφατη πείρα εξοπλισμού και κατασκευής για το PCBs του. Από τις συνεργασίες
με το PCB Bicheng, αποκτάτε πρόσβαση για να φθάσετε στην προσδοκία σας με 3 βάσεις εργοστασίων μας με πάνω από 26.000 τετραγωνικά μέτρα.
4) Εκτός από το κόστος παραγωγής: Το κόστος παραγωγής είναι ένα από τα σημεία κλειδί της ανταγωνιστικότητας προϊόντων των πελατών μας. Τα PCB Bicheng έχουν προσπαθήσει να μειώσουν το κόστος παραγωγής του από τον εξοπλισμό εισάγουν, κατάρτιση εργαζομένων και βελτίωση τεχνολογίας για να αυξήσουν την αποδοτικότητά τους. Οι πελάτες ικανοποιούν με τη εξοικονόμηση κόστους μας αλλά χωρίς ποιοτική απώλεια.
5) Αποφύγετε την παρενόχληση: Είναι ένα θέμα όταν ποιοτικό πρόβλημα παρενοχλώντας σας. Το σχέδιο εφαρμοσμένης μηχανικής Bicheng αποτρέπει το πρόβλημα από την εμφάνιση στην προπαραγωγή. Δεν θα πάρετε τον πονοκέφαλο με τα πρωτότυπα Bicheng, τις μικρές διαταγές και την παραγωγή όγκου. Το ποσοστό μας καταγγελίας πελατών είναι λιγότερο από 1% και θα είναι λυμένο ικανοποιητικό.
6) Εκτός από το χρόνο: Η αγορά απαιτεί τα προϊόντα που ενημερώνουν γρήγορα. Το PCB Bicheng λειτουργεί πάντα γρήγορος και εύκαμπτος για να κερδίσει χρόνο της παραγωγής από το πρωτότυπο στην τυποποιημένη παραγωγή,
γρήγορος χρόνος περιστροφής ή σχεδιασμένες παραδόσεις.
7) Μια άριστη ομάδα: Το Bicheng είναι αξιόπιστος συνεργάτης με το πάθος, την πειθαρχία, την ευθύνη και την τιμιότητα. Έχουμε μια ομάδα των πεπειραμένων προσώπων πωλήσεων και των ειδικευμένων εξυπηρετήσεων πελατών. Μην αλλάξτε τον προμηθευτή σας. Εάν η αλλαγή είναι πρέπει, Bicheng είναι το σωστό για σας.
