9oz βαρύ PCB αργιλίου χαλκού για την υψηλής τάσης εφαρμογή

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng Enterprise Limited
Πιστοποίηση:	UL
Αριθμό μοντέλου:	BIC-0438-V4.38

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	USD40~50 Per Piece
Συσκευασία λεπτομέρειες:	κενό
Χρόνος παράδοσης:	4-5 εργάσιμες ημέρες
Όροι πληρωμής:	Μ / Τ, Paypal
Δυνατότητα προσφοράς:	45000 κομμάτια το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Τύπος πινάκων:	Ενιαία Όψεως PCB	Υλικό πινάκων:	PCB αργιλίου, MCPCB ITEQ 150℃
Πάχος πινάκων:	1,20 χιλ. +/0,1	Πάχος $cu επιφάνειας:	um 315 (9 oz)
Η επιφάνεια τελειώνει:	OSP	χρώμα μασκών ύλης συγκολλήσεως:	N / A
Χρώμα Silkscreen:	N / A	Λειτουργία:	100% ηλεκτρική δοκιμή περασμάτων

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

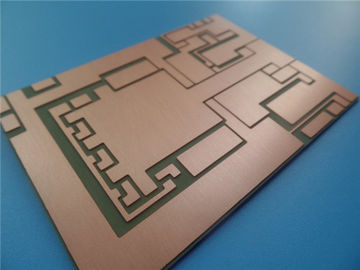

Αυτό είναι ένας τύπος βαριού πίνακα PCB αργιλίου χαλκού ενιαίου πλαισιωμένου κατά 1.2mm παχύ

για την εφαρμογή του υψηλής τάσης και υψηλής θερμοκρασίας διασκεδασμού. Η βάση

το φύλλο πλαστικού είναι από το χαλκό ITEQ 9oz. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας

παρεχόμενα στοιχεία Gerber. Πίνακες κάθε 20 επιτροπής συσκευάζονται χωριστά.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Α. συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου,
Β. αντικαταστήστε το εύθραυστο κεραμικό υπόστρωμα και λάβετε μια καλύτερη μηχανική διάρκεια,
Γ. αποτελεσματική διάχυση θερμότητας στο σχέδιο του κυκλώματος,
Δ. μειώστε τη λειτουργούσα θερμοκρασία του εξοπλισμού,
Ε. βελτιώστε την πυκνότητα ισχύος και την αξιοπιστία της συσκευής,
Φ. παρατείνετε τη ζωή υπηρεσιών του προϊόντος,
Γ. δοκιμή υψηλής τάσης, δοκιμή ελέγχου σύνθετης αντίστασης, μικροϋπολογιστής-τμήμα, δοκιμή ύλη συγκολλήσεως-δυνατότητας,
Χ. ακριβής επιθεώρηση WIP και έλεγχος καθώς επίσης και οδηγία εργασίας,
Ι. σωστή οδηγία το (MI) κατασκευής,
J. μεγάλη εξυπηρέτηση πελατών
Κ. UL που προσαρμόζεται
Λ. επαγγελματικοί και πεπειραμένοι μηχανικοί

1.3 εφαρμογή

Βιομηχανικοί και λαμπτήρες μεταλλείας, αυτοκίνητο ignitor, σύστημα ασφαλείας, ακουστικός ενισχυτής

1.4 φύλλο παραμέτρου και στοιχείων

Αριθμός στρωμάτων	1
Τύπος πινάκων	Ενιαίο πλαισιωμένο PCB
Πάχος πινάκων	1,20 χιλ. +/0,1
Υλικό πινάκων	PCB αργιλίου, MCPCB
Υλικός προμηθευτής πινάκων	ITEQ
Αξία Tg του υλικού πινάκων	150℃

Πάχος $cu PTH	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Εσωτερικό $cu Iayer thicknes	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας	um 315 (9oz)

Ο τύπος μασκών ύλης συγκολλήσεως και διαμορφώνει το αριθ.	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Προμηθευτής μασκών ύλης συγκολλήσεως	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα μασκών ύλης συγκολλήσεως	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Αριθμός μασκών ύλης συγκολλήσεως	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος της μάσκας ύλης συγκολλήσεως	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Τύπος μελανιού Silkscreen	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Προμηθευτής Silkscreen	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα Silkscreen	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Αριθμός Silkscreen	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Ίχνος Mininum (mil)	16 mil
Η ελάχιστη Gap (mil)	14,7 mil

Η επιφάνεια τελειώνει	OSP
RoHS που απαιτείται	Ναι
Warpage	0,14%

Δοκιμή θερμικού κλονισμού	Πέρασμα, 288±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Δοκιμή Solderablity	Πέρασμα, 255±5℃, 5 δευτερόλεπτα που βρέχει την περιοχή λιγότερο 95%
Λειτουργία	100% ηλεκτρική δοκιμή περασμάτων
Εργασία	Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6012C την κατηγορία 2

1.5 περιγράψτε τη μονάδα διάστασης: χιλ.

Αριθ.	Απαραίτητη διάσταση (toerance)		Πραγματική διάσταση
1	85.00	±0.15	84.99	85.01	85.00	85.01
2	67.00	±0.15	67.02	67.01	67.00	66.99
