Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Enterprise Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-0118-V1.18 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD40~50 |
Συσκευασία λεπτομέρειες: | κενό |
Χρόνος παράδοσης: | 4-5 εργάσιμες ημέρες |
Όροι πληρωμής: | Μ / Τ, Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Πυρήνας αργιλίου: | 1W / MK διηλεκτρικό υλικό 75um | Τελικό ύψος του PCB: | 1.6mm ±0.16 |
---|---|---|---|
Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz | Η επιφάνεια τελειώνει: | Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο |
Χρώμα μασκών ύλης συγκολλήσεως: | Λευκό | Χρώμα του συστατικού μύθου: | μαύρος |
δοκιμής: | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
Σχεδιάγραμμα προϊόντων

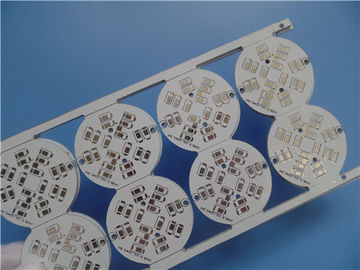

1.1 γενική περιγραφή
Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή του οδηγημένου φωτισμού. Είναι ένα ενιαίο στρώμα
Πίνακας MCPCB 1,6 χιλ. σε παχύ με 1 θερμική αγωγιμότητα W/MK. Το πιάτο αργιλίου
είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 την κατηγορία
2 χρησιμοποίηση των παρεχόμενων στοιχείων Gerber. 20 επιτροπές συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Α. συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου,
Β. αντικαταστήστε το εύθραυστο κεραμικό υπόστρωμα και λάβετε μια καλύτερη μηχανική διάρκεια,
Γ. αποτελεσματική διάχυση θερμότητας στο σχέδιο του κυκλώματος,
Δ. μειώστε τη λειτουργούσα θερμοκρασία του εξοπλισμού,
Ε. βελτιώστε την πυκνότητα ισχύος και την αξιοπιστία της συσκευής,
Φ. παρατείνετε τη ζωή υπηρεσιών του προϊόντος,
Γ. σωστή οδηγία το (MI) κατασκευής,
Χ. ολόκληρη η διαδικασία επεξεργασίας ελέγχεται συνολικά.
Ι. από σπίτι σε σπίτι αποστολή DDU με τα ανταγωνιστικά έξοδα αποστολής,
J. διαφοροποιημένη μέθοδος ναυτιλίας
Κ. ανταγωνιστική τιμή
Λ. επαγγελματικοί και πεπειραμένοι μηχανικοί
1.3 εφαρμογή
PCB αργιλίου ενότητας, ενότητα δύναμης, εξοπλισμός αυτοματισμού γραφείου, υπαίθριος φωτισμός
1.4 φύλλο παραμέτρου και στοιχείων
ΜΈΓΕΘΟΣ PCB | 160 X 83 PC mm=8 (ενιαία διάμετρος πινάκων 38 χιλ.) |
ΤΥΠΟΣ ΠΙΝΑΚΩΝ | PCB αργιλίου, PCB IMS, MCPCB |
Αριθμός στρωμάτων | Ενιαίο πλαισιωμένο PCB |
Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
Μέσω των τμημάτων τρυπών | Αριθ. |
STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 35um (1oz) |
1W/MK διηλεκτρικό υλικό 75um | |
Αργίλιο 6061 1.6mm | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστα ίχνος και διάστημα: | 39.37mil/38mil |
Ελάχιστες/μέγιστες τρύπες: | 2 |
Αριθμός διαφορετικών τρυπών: | 1 |
Αριθμός τρυπών τρυπανιών: | 4 |
Αριθμός αλεσμένων αυλακώσεων: | 0 |
Αριθμός εσωτερικών διακοπών: | 0 |
Έλεγχος σύνθετης αντίστασης | αριθ. |
ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
Πυρήνας αργιλίου: | 1W / MK διηλεκτρικό υλικό 75um |
Θερμική αντίσταση (°C/W) | ≤0.45 |
Τάση διακοπής (VDC) | 4000 |
Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz |
Τελικό φύλλο αλουμινίου εσωτερικό: | 0oz |
Τελικό ύψος του PCB: | 1.6mm ±0.16 |
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
Η επιφάνεια τελειώνει | Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο, Sn>=2.54µm |
Η μάσκα ύλης συγκολλήσεως ισχύει: | ΝΑ ΟΛΟΚΛΗΡΩΣΕΙ, ελάχιστο 12micron |
Να συγκολλήσει το χρώμα μασκών: | Λευκό, Taiyo PSR400 WT02 |
Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
CONTOUR/CUTTING | Δρομολόγηση |
ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
Πλευρά του συστατικού μύθου | ΚΟΡΥΦΗ |
Χρώμα του συστατικού μύθου | Μαύρος |
Όνομα ή λογότυπο κατασκευαστών: | Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
ΜΕΣΩ | Μη καλυμμένος σε όλη την τρύπα το (NPTH) |
FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
Διάσταση περιλήψεων: | 0,0059» |
Επένδυση πινάκων: | 0,0029» |
Ανοχή τρυπανιών: | 0,002» |
ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
