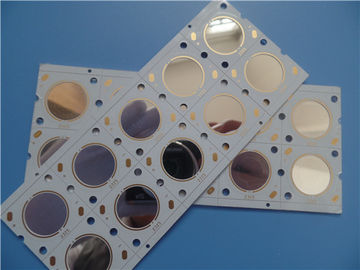

PCB αργιλίου με την αντανάκλαση καθρεφτών
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Enterprise Limited
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-0081-V8.1
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD40~50
Συσκευασία λεπτομέρειες: κενό
Χρόνος παράδοσης: 5-6 εργάσιμες ημέρες
Όροι πληρωμής: Μ / Τ, Paypal
Δυνατότητα προσφοράς: 45000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
θερμική αγωγιμότητα: 1W/MK διηλεκτρικό υλικό, αντανάκλαση καθρεφτών Τελικό ύψος του PCB: 1.2mm ±0.12
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz Η επιφάνεια τελειώνει: Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG)
Χρώμα μασκών ύλης συγκολλήσεως: Λευκό, PSR400 WT02 Χρώμα του συστατικού μύθου: κανένας
δοκιμής: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Σχεδιάγραμμα προϊόντων



1.1 γενική περιγραφή



Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή του οδηγημένου φωτισμού. Είναι ένα ενιαίο στρώμα

Πίνακας MCPCB 1,2 χιλ. σε παχύ με 1 θερμική αγωγιμότητα W/MK. Το πιάτο αργιλίου

είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 την κατηγορία

2 χρησιμοποίηση των παρεχόμενων στοιχείων Gerber. 25 επιτροπές συσκευάζονται για την αποστολή.



1.2 χαρακτηριστικά γνωρίσματα και οφέλη



Α. συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου,
Β. αντικαταστήστε το εύθραυστο κεραμικό υπόστρωμα και λάβετε μια καλύτερη μηχανική διάρκεια,
Γ. αποτελεσματική διάχυση θερμότητας στο σχέδιο του κυκλώματος,
Δ. μειώστε τη λειτουργούσα θερμοκρασία του εξοπλισμού,
Ε. βελτιώστε την πυκνότητα ισχύος και την αξιοπιστία της συσκευής,
Φ. παρατείνετε τη ζωή υπηρεσιών του προϊόντος,
Γ. περιεκτική διαχείριση εξοπλισμού και συντήρηση και έλεγχος διεργασίας,
Από σπίτι σε σπίτι αποστολή Χ. DDU με τα ανταγωνιστικά έξοδα αποστολής,
Ι. το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή.
J. UL που αναγνωρίζεται και RoHS οδηγία-υποχωρητικό
Κ. 1-10 κομμάτια προσφέρονται για την πώληση.
Λ. Κανένα MOQ, χαμηλότερο κόστος για τα πρωτότυπα και τα δείγματα.



1.3 εφαρμογή



Όλα τα είδη φω'των των οδηγήσεων εξοικονόμησης ενέργειας, γέφυρα διορθωτών, ηλεκτρομηχανική, τραπεζαρία

φωτισμός,


1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB 130 Χ 50mm=10PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ PCB IMS
Αριθμός στρωμάτων Ενιαίο πλαισιωμένο PCB, PCB πυρήνων μετάλλων
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 35um (1oz)
1W/MK διηλεκτρικό υλικό 75um
Αργίλιο 5052 1.2mm
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 12mil/14mil
Ελάχιστες/μέγιστες τρύπες: 3.5mm/6.5mm
Αριθμός διαφορετικών τρυπών: 2
Αριθμός τρυπών τρυπανιών: 4
Θερμική αντίσταση (°C/W) ≤0.45
Τάση διακοπής (VDC) 4000
Έλεγχος σύνθετης αντίστασης αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Θερμική αγωγιμότητα 1W/MK διηλεκτρικό υλικό, αντανάκλαση καθρεφτών
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 1.2mm ±0.12
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει

Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG)

(1 νικέλιο µ» πάνω από 100 µ»)

Η μάσκα ύλης συγκολλήσεως ισχύει: Να ολοκληρώσει. ελάχιστο 12µm.
Χρώμα μασκών ύλης συγκολλήσεως: Λευκό, PSR400 WT02
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου κανένας
Χρώμα του συστατικού μύθου κανένας
Όνομα ή λογότυπο κατασκευαστών: σύμφωνα με την απαίτηση
ΜΕΣΩ αριθ. μέσω
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059» (0.15mm)
Επένδυση πινάκων: 0,0030» (0.076mm)
Ανοχή τρυπανιών: 0,002» (0.05mm)
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ

Παγκοσμίως, συνολικά.
