Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Enterprise Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-0059-V5.9 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD40~50 |
Συσκευασία λεπτομέρειες: | κενό |
Χρόνος παράδοσης: | 5-6 εργάσιμες ημέρες |
Όροι πληρωμής: | Μ / Τ, Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
θερμική αγωγιμότητα: | 1W/MK διηλεκτρικό υλικό, MCPCB | Τελικό ύψος του PCB: | 1.6mm ±0.16 |
---|---|---|---|
Τελικό φύλλο αλουμινίου εξωτερικό: | 1 oz | Η επιφάνεια τελειώνει: | Συγκόλληση ζεστού αέρα |
Χρώμα μασκών ύλης συγκολλήσεως: | μαύρος | Χρώμα του συστατικού μύθου: | Λευκό |
δοκιμής: | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
Σχεδιάγραμμα προϊόντων
1.1 γενική περιγραφή

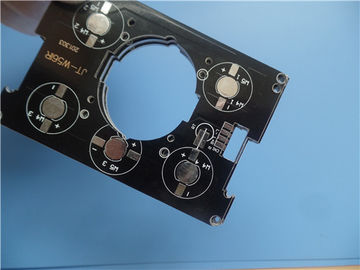

Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή της γέφυρας διορθωτών. Είναι ένα ενιαίο στρώμα
Πίνακας MCPCB 1,6 χιλ. σε παχύ με τη θερμική αγωγιμότητα 2W/MK. Το πιάτο αργιλίου
είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 την κατηγορία
2 χρησιμοποίηση των παρεχόμενων στοιχείων Gerber. 25 πίνακες συσκευάζονται χωριστά.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Διαδικασία Α. SMT.
Β. ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας και
παρατείνει τη ζωή υπηρεσιών.
Γ. η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%.
Δ. μειώστε την εξάρτηση των heatsinks και άλλου υλικού (συμπεριλαμβανομένης της θερμικής διεπαφής
υλικό),
Ε. μειώστε τον όγκο του προϊόντος,
Φ. μειώστε το κόστος του υλικού και της συνέλευσης,
Γ. σωστή οδηγία το (MI) κατασκευής,
Χ. περιεκτική διαχείριση εξοπλισμού και συντήρηση και έλεγχος διεργασίας,
Ι. ακριβής επιθεώρηση WIP και έλεγχος καθώς επίσης και οδηγία εργασίας,
J. Κανένα MOQ, χαμηλότερο κόστος για τα πρωτότυπα και τα δείγματα.
Κ. 1-10 κομμάτια προσφέρονται για την πώληση.
Λ. διεθνείς εγκρίσεις
1.3 εφαρμογή
Ενισχυτής δύναμης, οδηγός μηχανών, συσκευή παροχής ηλεκτρικού ρεύματος, φθορισμού λαμπτήρας
1.4 φύλλο παραμέτρου και στοιχείων
ΜΈΓΕΘΟΣ PCB | 95 Χ 64mm=1PCS |
ΤΥΠΟΣ ΠΙΝΑΚΩΝ | PCB αργιλίου, PCB IMS |
Αριθμός στρωμάτων | Ενιαίο πλαισιωμένο PCB |
Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
Μέσω των τμημάτων τρυπών | Αριθ. |
STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 35um (1oz) |
1W/MK διηλεκτρικό υλικό | |
Αργίλιο 5052 | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστα ίχνος και διάστημα: | 40 mil το /-mil |
Ελάχιστες/μέγιστες τρύπες: | 2.0 / 4,0 χιλ. |
Αριθμός διαφορετικών τρυπών: | 2 |
Αριθμός τρυπών τρυπανιών: | 14 |
Θερμική αντίσταση (°C/W) | ≤0.45 |
Τάση διακοπής (VDC) | 4000 |
Έλεγχος σύνθετης αντίστασης | αριθ. |
ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
Θερμική αγωγιμότητα | 1W/MK διηλεκτρικό υλικό, MCPCB |
Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz |
Τελικό φύλλο αλουμινίου εσωτερικό: | 0oz |
Τελικό ύψος του PCB: | 1.6mm ±0.16 |
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
Η επιφάνεια τελειώνει | Συγκόλληση ζεστού αέρα |
Η μάσκα ύλης συγκολλήσεως ισχύει: | Να ολοκληρώσει. ελάχιστο 12µm. |
Χρώμα μασκών ύλης συγκολλήσεως: | Μαύρος |
Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
CONTOUR/CUTTING | Δρομολόγηση |
ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
Πλευρά του συστατικού μύθου | ΚΟΡΥΦΗ |
Χρώμα του συστατικού μύθου | Άσπρος |
Όνομα ή λογότυπο κατασκευαστών: | Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
ΜΕΣΩ | αριθ. μέσω |
FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
Διάσταση περιλήψεων: | 0,0059» (0.15mm) |
Επένδυση πινάκων: | 0,0030» (0.076mm) |
Ανοχή τρυπανιών: | 0,002» (0.05mm) |
ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
