Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Enterprise Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-0357-V3.57 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD40~50 |
Συσκευασία λεπτομέρειες: | κενό |
Χρόνος παράδοσης: | 7-8 εργάσιμες ημέρες |
Όροι πληρωμής: | Μ / Τ, Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Υλικό πινάκων: | PCB αργιλίου, MCPCB ITEQ 150℃ | Πάχος πινάκων: | 1,20 χιλ. +/0,1 |
---|---|---|---|
Πάχος $cu επιφάνειας: | um 280 (8 oz) | Η επιφάνεια τελειώνει: | OSP |
χρώμα μασκών ύλης συγκολλήσεως: | N / A | Χρώμα Silkscreen: | N / A |
Λειτουργία: | 100% ηλεκτρική δοκιμή περασμάτων |
Σχεδιάγραμμα προϊόντων
1.1 γενική περιγραφή

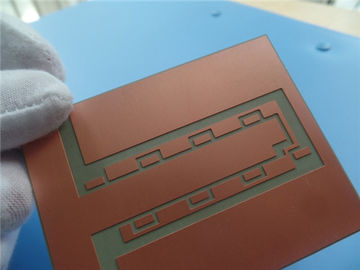

Αυτό είναι ένας τύπος βαριού πίνακα PCB αργιλίου χαλκού ενιαίου πλαισιωμένου κατά 1.2mm πυκνά για
η εφαρμογή του υψηλής τάσης και υψηλής θερμοκρασίας διασκεδασμού. Το φύλλο πλαστικού βάσεων
είναι από το χαλκό ITEQ 9oz. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας παρεχόμενο Gerber
στοιχεία. Πίνακες κάθε 20 επιτροπής συσκευάζονται χωριστά.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Α. συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου,
Β. αντικαταστήστε το εύθραυστο κεραμικό υπόστρωμα και λάβετε μια καλύτερη μηχανική διάρκεια,
Γ. αποτελεσματική διάχυση θερμότητας στο σχέδιο του κυκλώματος,
Δ. μειώστε τη λειτουργούσα θερμοκρασία του εξοπλισμού,
Ε. βελτιώστε την πυκνότητα ισχύος και την αξιοπιστία της συσκευής,
Φ. παρατείνετε τη ζωή υπηρεσιών του προϊόντος,
Γ. ολόκληρη η διαδικασία επεξεργασίας ελέγχεται συνολικά.
Δοκιμές Χ. 100% συμπεριλαμβανομένης της ηλεκτρικής δοκιμής και της επιθεώρησης AOI.
Ι. θερμική δοκιμή πίεσης, δοκιμή αξιοπιστίας, δοκιμή αντίστασης μόνωσης και ιοντική μόλυνση
δοκιμή
Υλικά J. RoHS
Κ. εστίαση στη χαμηλή έως μέση παραγωγή όγκου
Λ. η μικρή διαταγή ποσότητας γίνεται αποδεκτή
1.3 εφαρμογή
Downlight, αυτόματο σύστημα ελέγχου ασφάλειας, μετατροπέας DC/AC, ενισχυτής δύναμης
1.4 φύλλο παραμέτρου και στοιχείων
Αριθμός στρωμάτων | 1 |
Τύπος πινάκων | Ενιαίο πλαισιωμένο PCB |
Πάχος πινάκων | 1,20 χιλ. +/0,1 |
Υλικό πινάκων | PCB αργιλίου, MCPCB |
Υλικός προμηθευτής πινάκων | ITEQ |
Αξία Tg του υλικού πινάκων | 150℃ |
Πάχος $cu PTH | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Εσωτερικό $cu Iayer thicknes | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Πάχος $cu επιφάνειας | um 280 (8 oz) |
Ο τύπος μασκών ύλης συγκολλήσεως και διαμορφώνει το αριθ. | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Προμηθευτής μασκών ύλης συγκολλήσεως | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Χρώμα μασκών ύλης συγκολλήσεως | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Αριθμός μασκών ύλης συγκολλήσεως | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Πάχος της μάσκας ύλης συγκολλήσεως | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Τύπος μελανιού Silkscreen | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Προμηθευτής Silkscreen | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Χρώμα Silkscreen | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Αριθμός Silkscreen | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Ίχνος Mininum (mil) | 16 mil |
Η ελάχιστη Gap (mil) | 14,7 mil |
Η επιφάνεια τελειώνει | OSP |
RoHS που απαιτείται | Ναι |
Warpage | 0,14% |
Δοκιμή θερμικού κλονισμού |
Πέρασμα, 288±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών. |
Δοκιμή Solderablity | Πέρασμα, 255±5℃, 5 δευτερόλεπτα που βρέχει την περιοχή λιγότερο 95% |
Λειτουργία | 100% ηλεκτρική δοκιμή περασμάτων |
Εργασία | Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6012C την κατηγορία 2 |
1.5 περιγράψτε τη μονάδα διάστασης: χιλ.
Αριθ. | Απαραίτητη διάσταση (toerance) | Πραγματική διάσταση | ||||
1 | 81.00 | ±0.15 | 81.99 | 81.01 | 81.00 | 81.01 |
2 | 65.00 | ±0.15 | 65.02 | 65.01 | 65.00 | 64.99 |
