Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Enterprise Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-0389-V3.89 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD50~60 |
Συσκευασία λεπτομέρειες: | κενό |
Χρόνος παράδοσης: | 6-7 εργάσιμες ημέρες |
Όροι πληρωμής: | Μ / Τ, Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Υλικό πινάκων: | Polyimide το (PI) 25µm ITEQ | Πάχος πινάκων: | 0.25mm |
---|---|---|---|
Πάχος $cu επιφάνειας: | 35µm (1 oz) | Εσωτερικό $cu Iayer thicknes: | 35µm (1 oz) |
Η επιφάνεια τελειώνει: | χρυσός βύθισης | Χρώμα Coverlay: | κίτρινο |
Χρώμα Silkscreen: | Λευκό | Λειτουργία: | 100% ηλεκτρική δοκιμή περασμάτων |
Σχεδιάγραμμα προϊόντων
1.1 γενική περιγραφή

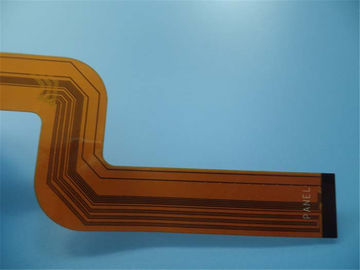

Αυτό είναι ένας τύπος ενός εύκαμπτου κυκλώματος 4 στρώματος για την εφαρμογή του συναγερμού ασφάλειας
σε 0.25mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά ΕΠΙ 6012
Κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber. Το Polyimide ως τονωτικό εφαρμόζεται
παρεμβολή του κεφαλιού.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Α. άριστη ευελιξία
Β. μείωση του όγκου
Γ. μείωση βάρους
Δ. συνέπεια της συνέλευσης
Ε. αυξανόμενη αξιοπιστία
Φ. ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου
Γ. Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χ. υλικό optionality
Ι. χαμηλότερο κόστος
J. συνοχή της επεξεργασίας
Κ. μικρή ποσότητα, πρωτότυπα και παραγωγή.
Λ. η συνάντηση του τυπωμένου πίνακα κυκλωμάτων σας χρειάζεται από το PCB τη διαμόρφωση πρωτοτύπου στο μαζικό όγκο
παραγωγή.
1.3 εφαρμογή
Οθόνη αφής, βιομηχανικός πίνακας τηλεχειρισμού αφής ελέγχου μαλακός, POS κεραία μαλακή
πίνακας
1.4 φύλλο παραμέτρου και στοιχείων
Μέγεθος του εύκαμπτου PCB | 70.5 X 30.38mm |
Αριθμός στρωμάτων | 4 |
Τύπος πινάκων | Εύκαμπτο PCB |
Πάχος πινάκων | 0.25mm |
Υλικό πινάκων | Polyimide το (PI) 25µm |
Υλικός προμηθευτής πινάκων | ITEQ |
Αξία Tg του υλικού πινάκων | 60℃ |
Πάχος $cu PTH | ≥20 µm |
Εσωτερικό $cu Iayer thicknes | 35µm (1oz) |
Πάχος $cu επιφάνειας | 35µm (1oz) |
Χρώμα Coverlay | Κίτρινος |
Αριθμός Coverlay | 2 |
Πάχος Coverlay | 25 µm |
Υλικό τονωτικών | Polyimide |
Πάχος τονωτικών | 0.2mm |
Τύπος μελανιού Silkscreen | IJR-4000 MW300 |
Προμηθευτής Silkscreen | TAIYO |
Χρώμα Silkscreen | Άσπρος |
Αριθμός Silkscreen | 1 |
Δοκιμή αποφλοίωσης Coverlay | Κανένας peelable |
Προσκόλληση μύθου | 3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή |
Η επιφάνεια τελειώνει | Χρυσός βύθισης |
Πάχος του νικελίου/του χρυσού | Au: 0.03µm (λεπτό) Νι 24µm |
RoHS που απαιτείται | Ναι |
Famability | 94-V0 |
Δοκιμή θερμικού κλονισμού | Πέρασμα, -25℃±125℃, 1000 κύκλοι. |
Θερμική πίεση |
Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών. |
Λειτουργία | 100% ηλεκτρική δοκιμή περασμάτων |
Εργασία | Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2 |
