Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Enterprise Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-0386-V3.86 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD60~70 |
Συσκευασία λεπτομέρειες: | κενό |
Χρόνος παράδοσης: | 6-7 εργάσιμες ημέρες |
Όροι πληρωμής: | Μ / Τ, Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Υλικό πινάκων: | FR-4, Polyimide το (PI) 25µm ITEQ 60℃ | Πάχος πινάκων: | 0.25mm |
---|---|---|---|
Πάχος $cu επιφάνειας: | 35 µm (1 oz) | Η επιφάνεια τελειώνει: | χρυσός βύθισης |
Χρώμα Coverlay: | μαύρος | Χρώμα Silkscreen: | Λευκό |
Λειτουργία: | 100% ηλεκτρική δοκιμή περασμάτων |
Σχεδιάγραμμα προϊόντων
1.1 γενική περιγραφή

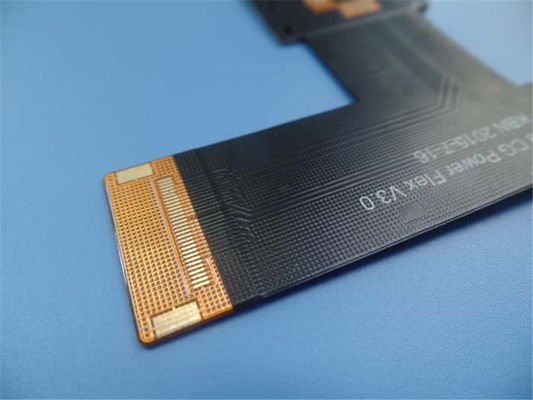

Αυτό είναι ένας τύπος εύκαμπτου κυκλώματος για την εφαρμογή του συστήματος ενδοσυνεννοήσεων. Είναι ένα πολυστρωματικό
4 στρώμα FPC κατά 0.25mm παχιά. Το φύλλο πλαστικού βάσεων χρησιμοποιεί από ITEQ, έχει κατασκευάσει ανά
ΕΠΙ 6012 κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber. Δύο τύποι τονωτικών εφαρμόζονται επάνω
η πίσω πλευρά και τοπ πλευρά.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Α. άριστη ευελιξία
Β. μείωση του όγκου
Γ. μείωση βάρους
Δ. συνέπεια της συνέλευσης
Ε. αυξανόμενη αξιοπιστία
Φ. ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου
Γ. Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χ. υλικό optionality
Ι. χαμηλότερο κόστος
J. συνοχή της επεξεργασίας
Κ. έγκαιρη υπηρεσία
Λ. ποσοστό καταγγελίας πελατών: <1>
1.3 εφαρμογή
Μαλακή ελαφριά λουρίδα των γενικών οδηγήσεων σκοπού, ταμπλετών μαλακός πίνακας οθόνης PC χωρητικός, κινητός
τηλεφωνική κάμερα ευκίνητος πίνακας
1.4 φύλλο παραμέτρου και στοιχείων
Μέγεθος του εύκαμπτου PCB | 71.25 X 80,38 |
Αριθμός στρωμάτων | 4 |
Τύπος πινάκων | Εύκαμπτο PCB |
Πάχος πινάκων | 0.25mm |
Υλικό πινάκων | Polyimide το (PI) 25µm |
Υλικός προμηθευτής πινάκων | ITEQ |
Αξία Tg του υλικού πινάκων | 60℃ |
Πάχος $cu PTH | ≥20 µm |
Εσωτερικό $cu Iayer thicknes | 35 µm (1oz) |
Πάχος $cu επιφάνειας | 35 µm (1oz) |
Χρώμα Coverlay | Μαύρος |
Αριθμός Coverlay | 2 |
Πάχος Coverlay | 25 µm |
Υλικό τονωτικών | FR-4/ανοξείδωτο |
Πάχος τονωτικών | 1.0mm/0.2mm |
Τύπος μελανιού Silkscreen | IJR-4000 MW300 |
Προμηθευτής Silkscreen | TAIYO |
Χρώμα Silkscreen | Άσπρος |
Αριθμός Silkscreen | 1 |
Δοκιμή αποφλοίωσης Coverlay | Κανένας peelable |
Προσκόλληση μύθου | 3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή |
Η επιφάνεια τελειώνει | Χρυσός βύθισης |
Πάχος του νικελίου/του χρυσού | Au: 0.03µm (λεπτό) Νι 24µm |
RoHS που απαιτείται | Ναι |
Famability | 94-V0 |
Δοκιμή θερμικού κλονισμού | Πέρασμα, -25℃±125℃, 1000 κύκλοι. |
Θερμική πίεση |
Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών. |
Λειτουργία | 100% ηλεκτρική δοκιμή περασμάτων |
Εργασία | Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2 |
