Ενιαίος-πλαισιωμένο εύκαμπτο PCBs Polyimide το (PI) 25um PCBs με το παχύ FPC PCB 0.1mm

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng Enterprise Limited
Πιστοποίηση:	UL
Αριθμό μοντέλου:	BIC-0328-V3.28

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	USD40~50
Συσκευασία λεπτομέρειες:	κενό
Χρόνος παράδοσης:	5-6 εργάσιμες ημέρες
Όροι πληρωμής:	Μ / Τ, Paypal
Δυνατότητα προσφοράς:	45000 κομμάτια το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό πινάκων:	Polyimide το (PI) 25um ITEQ 60℃	Πάχος πινάκων:	0.1mm +/-10%
Πάχος $cu επιφάνειας:	um 35 (1 oz)	Η επιφάνεια τελειώνει:	χρυσός βύθισης
Χρώμα Coverlay:	κίτρινο	Χρώμα Silkscreen:	Λευκό
Λειτουργία:	100% ηλεκτρική δοκιμή περασμάτων

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

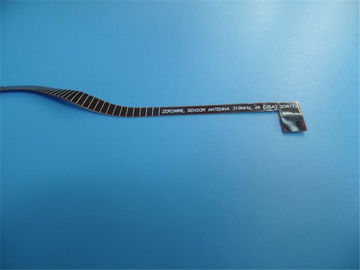

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή της κεραίας. Είναι ένα ενιαίο

πίνακας στρώματος κατά 0.10mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά

ΕΠΙ 6012 κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber. η ταινία της 3M εφαρμόζεται στην πίσω πλευρά.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Α. άριστη ευελιξία
Β. μείωση του όγκου
Γ. μείωση βάρους
Δ. συνέπεια της συνέλευσης
Ε. αυξανόμενη αξιοπιστία
Φ. ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου
Γ. Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χ. υλικό optionality
Ι. χαμηλότερο κόστος
J. συνοχή της επεξεργασίας
Κ. μικρή ποσότητα, πρωτότυπα και παραγωγή.
Λ. γρήγορη χρονική ανοχή: 3-5 ημέρες

1.3 εφαρμογή

Χωρητικές οθόνη αφής/επιτροπή, ευκίνητο πληκτρολόγιο για τα κινητά τηλεφωνικά κλειδιά,
Μαλακός πίνακας επίδειξης οδηγήσεων

1.4 φύλλο παραμέτρου και στοιχείων

Αριθμός στρωμάτων	1
Τύπος πινάκων	Flexbile cirucit
Πάχος πινάκων	0.1mm +/-10%
Υλικό πινάκων	Polyimide το (PI) 25um
Υλικός προμηθευτής πινάκων	ITEQ
Αξία Tg του υλικού πινάκων	60℃

Πάχος $cu PTH	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Εσωτερικό $cu Iayer thicknes	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας	um 35 (1oz)

Χρώμα Coverlay	Κίτρινος
Αριθμός Coverlay	1
Πάχος Coverlay	um 25
Τονωτικό	um 200
ταινία της 3M	Ναι

Τύπος μελανιού Silkscreen	IJR-4000 MW300
Προμηθευτής Silkscreen	TAIYO
Χρώμα Silkscreen	Άσπρος
Αριθμός Silkscreen	2

Ίχνος Mininum (mil)	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Η ελάχιστη Gap (mil)	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Η επιφάνεια τελειώνει	Χρυσός βύθισης
RoHS που απαιτείται	Ναι
Famability	94-V0

Δοκιμή θερμικού κλονισμού	Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση	Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία	100% ηλεκτρική δοκιμή περασμάτων
Εργασία	Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

1.5 τοίχος τρυπών Microsection (um)

Πάχος $cu τοίχων τρυπών			≥20 um	Τραχύτητα $cu τοίχων τρυπών			≤25.4 um
Αριθ.	Α	Β	Γ	Δ	Ε	Φ	AVE
1	απροσδιόριστος	απροσδιόριστος	απροσδιόριστος	απροσδιόριστος	απροσδιόριστος	απροσδιόριστος	απροσδιόριστος

1.6 περιγράψτε τη μονάδα διάστασης: χιλ.

Αριθ.	Απαραίτητη διάσταση (toerance)		Πραγματική διάσταση
1	222.00	±0.13	222.01	222.02	222.01	222.02
2	30.00	±0.13	29.99	30.01	29.99	30.02
