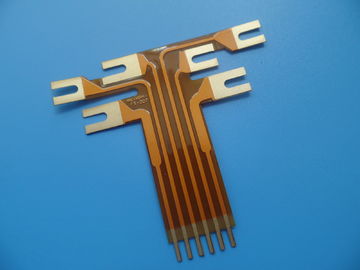

PCB που στηρίζεται εύκαμπτο στη PET ευκίνητη με το χρυσό βύθισης

Γενικό σχεδιάγραμμα

Μια διακοπή ενός εύκαμπτου κυκλώματος δείχνει ότι αποτελείται από 3 βασικά
στοιχεία: φύλλο αλουμινίου χαλκού, διηλεκτρικές υλικό και κόλλα. Το μεγαλύτερο μέρος
κατασκευαστικός proceses, δηλ. μεταφορά απεικόνισης, επένδυση και χαρακτική,
είναι αρκετά παρόμοιος με εκείνους χρησιμοποιούμενους κατά την παραγωγή καλύπτω-μέσω των πινάκων.
Εντούτοις, υπάρχουν διαφορές λόγω του λεπτού και πλαδαρού υλικού χρησιμοποιούμενου
στα εύκαμπτα cirucits.

Σκοπός των εύκαμπτων κυκλωμάτων

1) για να παρέχουν τις διασυνδέσεις μεταξύ των τυπωμένων πινάκων κυκλωμάτων και άλλου
    συστατικά.
2) για να χρησιμεύσει ως τα τρισδιάστατα υποστρώματα για το μοντάρισμα SMT
    συστατικά, π.χ., σε φωτογραφικό και τα βιντεοκάμερα.
3) για να καθιερώσει τις διασυνδέσεις ικανές dynam την κάμψη.
4) για να αποτελέσουν μέρος των άκαμπτος-ευκίνητων πινάκων κυκλωμάτων.

Πλεονεκτήματα

1) Ευελιξία
2) Μειώσεις όγκου
3) Το βάρος μειώνει
4) Συνέπεια του μονταρίσματος SMD
5) Αυξήσεις αξιοπιστίας
6) Ελεγξιμότητα του ηλεκτρικού σχεδίου των παραμέτρων
7) Κασσίτερος που συγκολλάται συνολικά στο τέλος FPC
8) Υλικός προαιρετικός (pi, PET)
9) Χαμηλότερο κόστος
10) Συνοχή της επεξεργασίας

Εφαρμογές

Λεπτός διακόπτης, χωρητικές οθόνη αφής/επιτροπή, αριθμητικό πληκτρολόγιο FPC, λέιζερ
επικεφαλής FPC, μαλακή ελαφριά λουρίδα των γενικών οδηγήσεων σκοπού, κινητό τηλέφωνο ενσωματωμένο
οθόνη αφής κεραιών FPC, ακουστικό τηλεφώνου/ακουστικό FPC,
Ζώνη επαφών του εκτυπωτή Inkjet, λουρίδα λαμπτήρων παιχνιδιών, ενότητα LCD, όργανο
επιτροπή, εύκαμπτο επίπεδο καλώδιο, επίδειξη backlight κ.λπ.

Εύκαμπτη τυπωμένη ικανότητα κυκλωμάτων Bicheng
