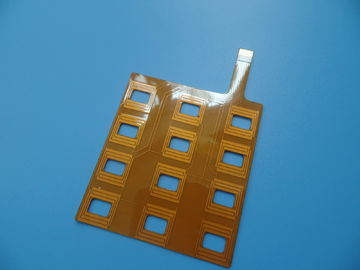

PCB που στηρίζεται εύκαμπτο σε Polyimide ευκίνητο με την περικοπή FPC λέιζερ

PCB που στηρίζεται εύκαμπτο σε Polyimide ευκίνητο με την περικοπή FPC λέιζερ

  • PCB που στηρίζεται εύκαμπτο σε Polyimide ευκίνητο με την περικοπή FPC λέιζερ
  • PCB που στηρίζεται εύκαμπτο σε Polyimide ευκίνητο με την περικοπή FPC λέιζερ
  • PCB που στηρίζεται εύκαμπτο σε Polyimide ευκίνητο με την περικοπή FPC λέιζερ
PCB που στηρίζεται εύκαμπτο σε Polyimide ευκίνητο με την περικοπή FPC λέιζερ
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Enterprise Limited
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-0604-V6.04
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD20~30
Συσκευασία λεπτομέρειες: κενό
Χρόνος παράδοσης: 4-5 εργάσιμες ημέρες
Όροι πληρωμής: Μ / Τ, Paypal
Δυνατότητα προσφοράς: 45000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υλικό πινάκων: Polyimide 25µm ITEQ 60℃ Πάχος πινάκων: 0.10mm
Πάχος $cu επιφάνειας: 35 µm Η επιφάνεια τελειώνει: χρυσός βύθισης
Χρώμα Coverlay: κίτρινο Χρώμα Silkscreen: Λευκό
Λειτουργία: 100% ηλεκτρική δοκιμή περασμάτων

Γενικό σχεδιάγραμμα




Μια διακοπή ενός εύκαμπτου κυκλώματος δείχνει ότι αποτελείται από 3 βασικά
στοιχεία: φύλλο αλουμινίου χαλκού, διηλεκτρικές υλικό και κόλλα. Το μεγαλύτερο μέρος
κατασκευαστικός proceses, δηλ. μεταφορά απεικόνισης, επένδυση και χαρακτική,
είναι αρκετά παρόμοιος με εκείνους χρησιμοποιούμενους κατά την παραγωγή καλύπτω-μέσω των πινάκων.
Εντούτοις, υπάρχουν διαφορές λόγω του λεπτού και πλαδαρού υλικού χρησιμοποιούμενου
στα εύκαμπτα cirucits.







Σκοπός των εύκαμπτων κυκλωμάτων




1) για να παρέχουν τις διασυνδέσεις μεταξύ των τυπωμένων πινάκων κυκλωμάτων και άλλου
    συστατικά.
2) για να χρησιμεύσει ως τα τρισδιάστατα υποστρώματα για το μοντάρισμα SMT
    συστατικά, π.χ., σε φωτογραφικό και τα βιντεοκάμερα.
3) για να καθιερώσει τις διασυνδέσεις ικανές dynam την κάμψη.
4) για να αποτελέσουν μέρος των άκαμπτος-ευκίνητων πινάκων κυκλωμάτων.







Πλεονεκτήματα




1) Ευελιξία
2) Μειώσεις όγκου
3) Το βάρος μειώνει
4) Συνέπεια του μονταρίσματος SMD
5) Αυξήσεις αξιοπιστίας
6) Ελεγξιμότητα του ηλεκτρικού σχεδίου των παραμέτρων
7) Κασσίτερος που συγκολλάται συνολικά στο τέλος FPC
8) Υλικός προαιρετικός (pi, PET)
9) Χαμηλότερο κόστος
10) Συνοχή της επεξεργασίας







Εφαρμογές




Λεπτός διακόπτης, χωρητικές οθόνη αφής/επιτροπή, αριθμητικό πληκτρολόγιο FPC, λέιζερ
επικεφαλής FPC, μαλακή ελαφριά λουρίδα των γενικών οδηγήσεων σκοπού, κινητό τηλέφωνο ενσωματωμένο
οθόνη αφής κεραιών FPC, ακουστικό τηλεφώνου/ακουστικό FPC,
Ζώνη επαφών του εκτυπωτή Inkjet, λουρίδα λαμπτήρων παιχνιδιών, ενότητα LCD, όργανο
επιτροπή, εύκαμπτο επίπεδο καλώδιο, επίδειξη backlight κ.λπ.







Εύκαμπτη τυπωμένη ικανότητα κυκλωμάτων Bicheng

Αριθ. Προδιαγραφές Ικανότητες
1 Τύπος πινάκων

Ενιαίο στρώμα, στρώμα Doulbe,

Πολυστρωματικός, άκαμπτος-ευκίνητος

2 Υλικό βάσεων PI, PET
3 Βάρος χαλκού 0.5oz, 1oz, 2oz
4 Μέγιστο μέγεθος οδηγήσεων 250 X 5000mm
5 Γενικό μέγιστο μέγεθος 250 X 2000mm
6 Πάχος πινάκων 0.03mm3.0mm
7 Ανοχή πάχους ±0.03mm
8 Τρύπα τρυπανιών Mininum 0.05mm
9 Μέγιστη τρύπα τρυπανιών 6.5mm
10 Ανοχή της τρύπας τρυπανιών ±0.025mm
11 Πάχος του τοίχου τρυπών ≧ 8 um
12

Ελάχιστη διαδρομή/Gap ενιαίου

Πίνακας στρώματος

0.025/0.03mm
13

Ελάχιστη διαδρομή/Gap του διπλασίου

Στρώμα και πολυστρωματικός πίνακας

0.03/0.040mm
14 Ανοχή χαρακτικής ±0.02mm
15 Ελάχιστο πλάτος του μύθου μεταξιού ≧ 0.125mm
16 Ελάχιστο Heigh του μύθου μεταξιού ≧0.75mm
17 Απόσταση από το μύθο στο μαξιλάρι ≧0.15mm
18

Απόσταση από το άνοιγμα της ύλης συγκολλήσεως

Μάσκα του τρυπανιού Coverlay στη διαδρομή

≧0.03mm
19

Απόσταση από το άνοιγμα της μάσκας ύλης συγκολλήσεως

από Punching Coverlay στη διαδρομή

≧0.03mm
20 Πάχος του νικελίου βύθισης 100-300u»
21 Πάχος του χρυσού βύθισης 1-3u»
22 Thicnkess του κασσίτερου βύθισης 150-400u»
23 Ελάχιστο ηλεκτρικό μαξιλάρι δοκιμής 0.2mm
24

Ελάχιστη ανοχή της περίληψης

(Κανονική διάτρηση φορμών χάλυβα)

±0.1mm
25

Ελάχιστη ανοχή της περίληψης

(Διάτρηση φορμών χάλυβα ακρίβειας)

±0.05mm
26

Ακτίνα Mininum της γωνίας λοξοτμήσεων

(Περίληψη)

0.2mm
27 Υλικό Stiffner

Pi, FR-4, κόλλα της 3M, PET,

Φύλλο χάλυβα

28 RoHs Ναι
29 Χρώμα μασκών ύλης συγκολλήσεως Κίτρινος, άσπρος, μαύρος, πράσινος
