Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Enterprise Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-0826-V8.26 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD20~30 |
Συσκευασία λεπτομέρειες: | κενό |
Χρόνος παράδοσης: | 7-8 εργάσιμες ημέρες |
Όροι πληρωμής: | Μ / Τ, Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Υλικό πινάκων: | Polyimide το (PI) 25um, Shengyi, 60℃ | Πάχος πινάκων: | 0.15mm +/-10% |
---|---|---|---|
Πάχος $cu επιφάνειας: | um 35 (1 oz) | Η επιφάνεια τελειώνει: | χρυσός βύθισης |
Χρώμα Coverlay: | κίτρινο | Χρώμα Silkscreen: | Λευκό |
Λειτουργία: | 100% ηλεκτρική δοκιμή περασμάτων |
Σχεδιάγραμμα προϊόντων
1.1 γενική περιγραφή

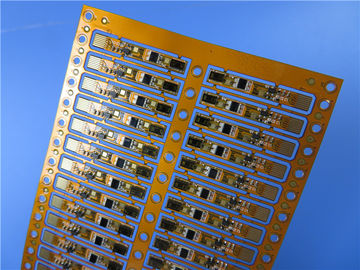

Αυτό είναι ένας τύπος του συγκεντρωμένου εύκαμπτου PCB που στηρίζεται στο υπόστρωμα polyimide με Tg 60°C
για την εφαρμογή του φορητού ηχητικού συστήματος. Είναι 2 στρώμα FPC 0,15 χιλ. σε παχύ, άσπρος
κίτρινο σε coverlay (μάσκα ύλης συγκολλήσεως) καλύπτοντας και τις πλευρές και το χρυσό βύθισης
στα μαξιλάρια. Το Polyimide ως τονωτικό είναι στο πίσω μέρος ενός τέλους. Το υλικό βάσεων είναι από
Shengyi, ολόκληρος πίνακας που παρέχει 34 PCBs ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012
Κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Α. άριστη ευελιξία
Β. μείωση του όγκου
Γ. μείωση βάρους
Δ. συνέπεια της συνέλευσης
Η διαδικασία Ε. SMT είναι ανθεκτική στη συγκόλληση επανακυκλοφορίας, ανθεκτική στην επανάληψη
Φ. περιεκτική διαχείριση εξοπλισμού και συντήρηση και έλεγχος διεργασίας
Γ. ακριβής επιθεώρηση WIP και έλεγχος καθώς επίσης και οδηγία εργασίας
Χ. η μικρή διαταγή ποσότητας γίνεται αποδεκτή
Ι. αναφορά 12 ωρών
J. ικανότητα PCB πρωτοτύπων
Κ. ικανότητα παραγωγής όγκου
1.3 εφαρμογή
Λεπτός διακόπτης,
χωρητικές οθόνη αφής/επιτροπή,
κινητή τηλεφωνική κεραία ευκίνητος πίνακας,
κινητή τηλεφωνική ενότητα ευκίνητος πίνακας
FFC για το βιομηχανικό εξοπλισμό ελέγχου,
βιομηχανικός πίνακας τηλεχειρισμού αφής ελέγχου μαλακός,
Μαλακός πίνακας καμερών PC ταμπλετών,
Μαλακός πίνακας μπαταριών υπολογιστών ταμπλετών,
1.4 φύλλο παραμέτρου και στοιχείων
Μέγεθος PCB: | 29 X 4.0mm, 121 PC Χ 75.5mm=34 |
Αριθμός στρωμάτων | 2 στρώματα |
Τύπος πινάκων | Flexbile cirucit |
Πάχος πινάκων | 0.15mm +/-10% |
Υλικό πινάκων | Polyimide το (PI) 25um |
Υλικός προμηθευτής πινάκων | Shengyi |
Αξία Tg του υλικού πινάκων | 60℃ |
Πάχος $cu PTH | um 20 |
Εσωτερικό $cu Iayer thicknes | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Πάχος $cu επιφάνειας | um 35 (1oz) |
Χρώμα Coverlay | Κίτρινος |
Αριθμός Coverlay | 2 |
Πάχος Coverlay | um 25 |
Τονωτικό | Polyimide 0.3mm |
Τύπος μελανιού Silkscreen | Taiyo |
Προμηθευτής Silkscreen | Taiyo |
Χρώμα Silkscreen | Άσπρος |
Αριθμός Silkscreen | 1 |
Ελάχιστο μέσω (χιλ.) | 0,3 |
Ελάχιστο ίχνος (mil) | 8.0 |
Η ελάχιστη Gap (mil) | 7.3 |
Η επιφάνεια τελειώνει | Χρυσός βύθισης |
RoHS που απαιτείται | Ναι |
Famability | 94-V0 |
Δοκιμή θερμικού κλονισμού | Πέρασμα, -25℃±125℃, 1000 κύκλοι. |
Θερμική πίεση |
Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών. |
Λειτουργία | 100% ηλεκτρική δοκιμή περασμάτων |
Εργασία | Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2 |
Τύπος έργου τέχνης που παρέχεται | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
Περιοχή υπηρεσιών | Παγκοσμίως, συνολικά. |
